proxxonフライス盤をCNCに改造する (30) inkscapeでCNC用のハッチングが出来ないよ → EggBotで出来た

gcodetoolsを使ってCNC用データを作成する都合により、お絵描きソフトのinkscapeを使っています．inkscapeでハッチング(＝網掛け)をやりたいんです．

プリンタで印刷するための画像であればinkscapeでハッチングを描くのは少しかったるいけど無問題です(object→clip)．しかし、gcodetoolsを通すとハッチングが破綻するんです．inkscape + gcodetoolsでハッチングを円満に行う術がありません．


【ハッチングのトラブル状況】
↓不気味ですけどキャラクタの髪の毛を描いた絵と思ってください．これは全てinkscapeのパスで描かれています．gcodetoolsのArea機能でハッチを掛けたのではなくて、inkscapeの機能で描いた絵です．

↓これをgcodeに変換して、viewerで表示させたらこのようになってしまいました．何が起きているかと云うと、髪の毛の輪郭線で切れるべきハッチング線が切れてないんです．これではハッチングになってません．これじゃただの全面網掛けです．

↓その原因はこの画像で判ります．inkscape画面のハッチング線にマウスを乗せるとパスが赤く表示されます．つまりパス＝ハッチング線は、髪の毛の輪郭線よりも外側が透明処理されているけれど、パスとしては存在しているんです．gcodetoolsは線属性を無視してパスを拾うので、透明処理が無効になってしまうようです．

透明処理は、inkscapeのclip機能(object→clip)がそういう処理方法なのでぐぅの音も出ません．ぐぅ～

なんとかして多数のパスを一括して切断できないものか？


【inkscapeの機能ではCNC用のハッチングは無理じゃね？】
パスを切断する機能というと、まず思い浮かべるのはinkscapeにおける図形のAND処理機能(Path→intersection)ですけど、これがまたハッチングには全く使えそうにありません．

↓たとえば、こんな図形でANDを取ります(Path→intersection)と、、、

↓線が円でcutされました．この応用でハッチングも思いのままだぜとガッツポーズを決めてしまいがちですがそれは甘い．

↓線を2本にした図形のANDをとります(Path→intersection)と、、、全部消えちゃいます．

これは数学的には当然なんです．

線A AND 線B AND 円 ＝ 空集合

ですからね．
なにせハッチングのために必要な演算はこれですから．

（線A AND 円） ＋ （線B AND 円）

↓鋭い考察の読者のために、線Aと線Bを結合(Path→Combine)させてから(Path→intersection)してみても、、、全部消えちゃいます．

だめだ、inkscapeのデフォルトの機能では(CNC用の)ハッチングは無理だ．


【EggBotでハッチングに成功】
Eggbotという機能拡張があるらしいので試してみましたら解決しました．

EggBotのdownloadはこちらのURLから、

https://github.com/evil-mad/EggBot/releases/tag/2.7.1

そこから辿ってこのファイルをDLしまして、これを起動すると自動的にEggBotがinstallされ、inkscapeのextensionsから呼び出せるようになります．

EggBot_250A.exe

↓作業フローとしては、２つの白抜き閉曲線をEggBotで処理してハッチングを追加．２つのハッチング済み画像を重ねる．gcodetoolsでGCODEに変換する、という流れ．

↓GCODEをviewerでチェックすると、今度は正しく生成されています．めでたしめでたし．

↓EggBotの使い方は簡単です．Extensions→EggBot Contributed→Hatch fill...

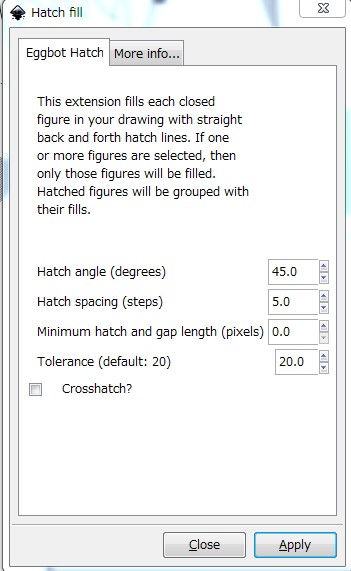

↓設定パラメータは上２つが、ハッチング角度、ハッチング間隔．チェックBOXはクロスハッチです．ハッチを掛けたい図形を選択してからApplyすればOK．

いままでのわたしの苦労は何だったのだ？   Thanks EggBot.
