2020年11月30日月曜日

3Dプリンターについて(1万円)スライダホルダを試作

1万円3Dプリンタの続報です.   試し打ちをしてみた前回はこちらです.

本日は、ボールスライダーベアリングのホルダを試作してみました.

↓右の円筒がボールスライダベアリングです.直径15mmです.
左の白い物体が、ベアリングを納めるホルダです.1万円3DPで作りました.これを成型するのにFast modeで45分かかりました.
↓ホルダの外形は20x20x20mmで、15mmの横穴が形成されます.
しかし、出来上がり品を見ると、穴に謎の柱が形成されています.この柱は天井の崩落を防ぐためです.本機のスライサアプリであるところのEasywareが、柱を自動的に挿入してくれました.便利ですね.
↓柱を取り除き、ヤスリで穴内壁のバリを少し削ると、ベアリングが程よい硬さで納まりました.
↓8mmのシャフトに通すとこんな状態になりました.いい感じでスライドします.

うまくできたので、次はこんなモノを作ろうと思います.これにシャフトを2本通すわけです.用途は自作3Dプリンタの部品です.
次へ                 INDEXページへ

かしこ



【おしらせ】
当ブログで書き散らかした3DPの投稿をまとめたノウハウ集を作りました.ダウンロード販売しています.¥660です.
pdfをダウンロードしていただけます.全36ページ.

3DP印刷部品のstlファイルを無料ダウンロードできます.
Marlinのvscode project folder詰め合わせも無料ダウンロードできます.

まずは無料立ち読み版をご覧になってはいかがでしょうか.(pdf)

よろしくでーす.

【速報】鬼滅の刃 興行収入watch 第7週 275.1億円 歴代2位

皆さんこんにちは.今週も、鬼滅の刃興行収入watchのお時間がやってまいりました.

さきほど、16時頃に興行通信社の情報がupdateされました.

鬼滅の刃は歴代2位になりました.勇者諸君のおかげだっ!

6週目259.2 → 7週目275.1ですから+16億円です.コロナ入場制限が足を引っ張っているかな?

推移グラフはこのようになっています.赤線はわたしの予想です.7週目を279億円と予想したのですが275だったので若干予想を下回りました.
1位の「千と千尋」が308億円で、-32.9億円ビハインドですから、今後の2週で逆転できるかどうかはギリギリかもです.2週後が無理でも3週後には1位になっていると思われます.3週目は鉄板でしょう.

それでは、コロナに負けずに劇場へ行きましょう! 勇者諸君がんばってね.


#「君は彼方」は絶賛爆死中のようですね.エイメン

かしこ

2020年11月29日日曜日

3Dプリンターについて(1万円)試し打ち

1万円3Dプリンタの続報です.こちらが前回の投稿です.

組み立ては簡単でした.ネジ8本.
SDリーダーと、4GBのSDが同梱されています.SDにはマニュアルとソフトが入っています.
SDの中身はこんなです.
↓TOP階層.
↓Slicer softwareの中.Curaが入っていますけどversionは古いです.Curaを使うのなら別途DLした方がいいでしょう.Easywareがこの3DPに特化したスライサソフトです.
↓Slicer manual and videoの中.
↓printer manual and videoの中.
↓online printing for advanced users onlyの中.

ーーーーーーー
作業フローは、.stlファイル→スライス→gcode生成→SD→プリント となるようです.

したがって、stlファイルを作るのが最初のstepです.
fusion360を使っている人ならstl生成は簡単です.モデル画面で「STL形式で保存」ができます.
なので、わたしの場合の作業フローは、
fusion360→stlファイル→スライスアプリ→gcodeファイル→SD→プリント
となります.

ーーーーーーー
Curaは使わずに、Easywareでスライスする事にしました.本機種に合わせたデフォルト設定がEasywareにはあるんでしょと思ったからです.

fusion360で作ったstlをEasywareに読ませます.3.5mmのaudio JACKの外形を作ってみます.

スライスするには、「One key mode」「Custom mode」があります.ひとまず簡単な「one key mode」を選びました.さらに「Fast」「Standard」「Optimize」に分かれます.簡単なFastを選びました.

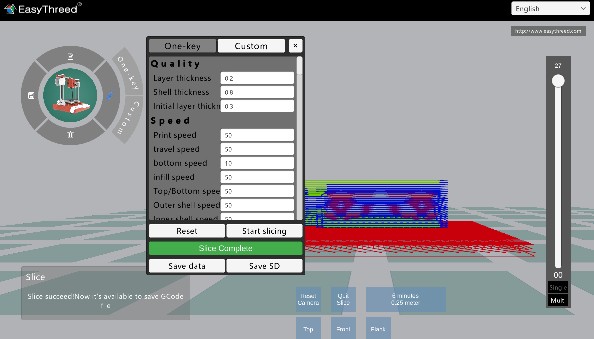

ちなみに、「Custom mode」ではこのようなparameterがたくさんありますが、知識が無いので君子危うきに近寄らずでスルーだっちゃ.
saveしたgcodeファイルをSDにいれて3DP本体に挿します.3DPは日付が最新のgcodeファイルを採用するらしいです.gcodeファイル名は日本語を含んではならないみたいです.日本語を含むファイル名だとプリントが始まりません.注意しましょう.

Easywareは、大きな体積の部位の内部には、格子状のスカスカ構造を自動生成してくれます.

ーーーーーーー
3DPのZ調整.これが少し怖い.

ステージの高さと傾きを調整するのが目的です.

ステージ高さの調整目標値は、ノズル先端高さ-0.1mmです.

ノズル先端高さの定義は、、、ホームボタンを押すと、Z軸が下がって、ノズルがステージに当たると停まります.その高さがノズル先端高さです.
訂正:ノズルがステージに当たるのを検知しているのではなくて、Z軸リミットSWで停まっているだけのようです.

調整箇所は、ステージの四隅の高さ調整ネジです.①②③④の順で.
取説には上質紙を挟んでノズルとステージが当たるように調整すべしと書かれていますが、実際やってみるとそんなに簡単ではありません.紙挟みはやめて、目視で合わせました.この作業はやりづらいです.中級機種では自動レベル調整機能があると思いますけど、これはおもちゃですから仕方ないです.
①②③④の順で、と書きましたが、どうやって①②③④の位置に動かすのか?
それは、、、電源OFFって素手で動かす のです.駆動ベルトが飛んだり欠けたりしないだろうかと不安になりますが、少し強めに力をかけるとステージもX軸も素手で動かせました.

ーーーーーー
いよいよプリントさせます.

プリント開始時点でのXYポジションはどこに居ても無問題であるようです.
なぜなら、本機は②の位置を原点=(0,0)と認識しているようで、プリント開始すると一旦②の位置に退避してから、ステージ中央に移動し、プリントを開始します.

それでこれが出来上がり.大きさは12mmx5mmぐらいです.
プリント開始したときに、予想よりも広い範囲に平面を形成し始めたので何やってんだか意味が判りませんでしたが、ステージへの密着性を高めるために広い基礎を作るのですね.

ちなみに、本機のステージに加温機能はありません.

今回は最も粗い造形モードだったわけですが、ひら的にはこんなもんじゃね?って思います.1万円なのですから文句を言う筋合いじゃないわということで.

成果物を虫メガネで観察すると、次の事情を察知できます.(PLAにて)
・ギザギザは思ったよりも少なく、均一である
・XYZ動作のバックラッシュによるギザギザは少ない
・溶融温度が高めなため、固まるまでの数秒間にドローッと流れたかのような変形癖が見られる.とくに縦方向の出隅にその傾向が強い

というわけで、意外にマトモだったのでした.マニュアルも説明ビデオも全く見なかったけど1発で動いたし.ちなみに3DPを動かした事が初体験でした.

几帳面な人にはお勧めしないが、こんなもんでしょと思える人には悪くないんじゃね?

つぎへ                INDEXページへ
