2018年2月28日水曜日

中目黒で井戸を掘れるか? (20)泥水編2B

高校の数学で「数2B」ってのがあって、あの2Bとは何だったのでしょうか?

ドロドロの姿で家に上がったら奥さんに「穴掘りをしてたの?」と言われたので、「穴掘りじゃなくて井戸掘りですから」と反論しておきました.

【前回のあらすじ】
地下に7.5リットルもの空洞が出来ていて、ちっとも垂直に掘れてない.
効くかもしれない泥水を10リットル注入しました.

------
今日は、10リットルの泥水を追加投入して、土砂の引き揚げ作業をしました.現場はぐっちゃぐっちゃのぬかるみです.

今日の作業手順はこんな具合.
1)ドロドロくんで土砂を引き上げ1回目
2)ドロドロくんで土砂を引き上げ2回目
3)外壁パイプ叩き込み
4)上澄みの泥水をパイプへ再投入  →1へ

空洞が出来てしまわないように、外壁パイプをこまめに叩き込むのがミソですが、とても疲れます.
また、泥水の比重が1.7ぐらいあるので引き揚げるのが疲れます.泥水のヌルヌルで手が滑るので疲れます.とにかく疲れます.手の握力が失われてだらっとしています.

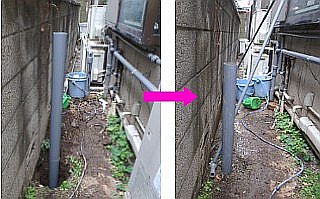

泥水調製作業と掘り作業をtotal2時間ぐらい行って、引き上げ土砂は約1リットル、外壁パイプは20cmほど地下へ入りました.1リットルで20cmというのは妥当な結果です.

というわけで、今後の井戸掘り作業はやったなりに順調に進むんじゃないかと思います.長い停滞期を脱したと思います.

本日の地下構造はこんな感じです.
パイプは空洞よりも下へ進行したはずです.
空洞を埋め戻すのは無理なので、空洞には泥水が溜まったままで4.5m地点に置き去りです.

力任せ作業が当面続きそうです.早く湧き水が出るといいな.

19へ             21へ

かしこ

中華人民共和国、コードギアスを現実化させてんなよ (毛沢東2.0)

コードギアス、いま劇場アニメが粛々と公開中ですがTV版とは微妙に似て非なるstoryであり、それでも基本線はTV版のままなのであまり観る必要を感じていません.残念です.

↓トランプさんが大統領になった当時、神聖ブリタニア帝国皇帝シャルル・ジ・ ブリタニアとトランプさんは似てると言われ、アニメを現実化させてんじゃねぇよと思いました.剣呑な目つきがいい.
←親戚?

コードギアスで帝国化してたのはUSだけじゃなくて中華人民共和国も中華連邦と名を変えていて、皇帝=天子様が登場します.こちらはまだお子様で、宦官に操られていました...

現実に戻って、なんと中国もアニメ化してると驚いたのがこちらのニュースで、中国の憲法を改正して国家主席の任期を撤廃するのだとか.3選を可能にするんじゃなくて任期撤廃ですから習近平=毛沢東2.0=天子様というオチです.アニメを現実化させるのはせいぜい顔が似ているレベルまでにしとけっていいたい.

国家主席を皇帝化させるなんつうバカな振る舞いをしてるうちは中国のギスギスとした密告監視社会は温存され、人民の不満はより高まり、統制経済で発展にブレーキがかかり、、、自縄自縛地獄へどうぞ自ら進んで下さいな.日本人であるわたしとしてはno problemです.ついでに宦官も復活させたらどうよ? あははー

たしか2000年ごろのコトでソースは不明ですけど、中国通の評論家が当時こんな事を書いていました.
今の中国の指導層は革命世代の息子達だが、その次の指導者層はUSで教育を受けた、自由主義経済の洗礼を受けた世代になる.そういう世代が巨大な経済力をひっさげて中国の舵取りをするようになる.さほど遠くない時点で自由選挙を実施し、共産党という看板を降ろす事も彼らの将来計画に描かれているのだ...
妥当ですよね.中国がクレバーで本当にそうなったら日本は吞み込まれてしまうかもなーとも思いましたけど.

習近平体制の2期目が発足する少し前だから2016か2017に、中国共産主義青年団(団派)の人がUSの政治家にこう言ったとか「我々は南シナ海なんか放棄していいんです.自由主義陣営の仲間入りしたいです」.しかし団派の李克強は習近平に抑えられてもはや捨て鉢で、団派の願いは終わりましたー.

それで2018年の中国では、毛沢東2.0が造られようとしているわけですから、民度の低さに呆れます.中国人自身も呆れてるんじゃないのかね?
毛沢東2.0計画でウイグルやチベットは悲惨だろうけど、US/EU/ロシア/インド/日本などはアホだねーと見てればよいので、内心では歓迎してるんじゃないですか.

文革2.0もヨロシク!

2018年2月27日火曜日

宇宙戦艦ヤマト2202 第4章(第11話)エージェントAによるレポ

デスラー総統復活を祝して乾杯! 何度でも、毎日でも乾杯です!

北部方面総司令兼務のエージェントAから、2202第4章レポートその1が到着しましたので公開します.「第11話:デスラーの挑戦」です.

サンキュー  >  エージェントA殿


ーーーーーーーーーーーここから最後までーーーーーーーーーーー
待ちに待った1月27日です。宇宙戦艦ヤマト2202の第4章公開日。

例によって、会社の先輩の車でMOVIX仙台へ。車中のBGMは1/24に発売された、2202のサウンドトラックpart1と、第3&4章エンディング&2202ヤマトOP(佐々木いさお大王の歌つき)  車中では第4章の展開予想を熱く語り合う私と先輩がいた。(ひら:出たものは買ってますなぁw)

MOVIX仙台はグッズコーナーが広くなって品物選びも快適になった。限定版BDとラバーストラップ、そして第5章のチケット(紙とeチケ両方)を購入。あぁ、これで問答無用に第5章は3回鑑賞が確約された。パンフは発売が遅れることはHPで確認済み。しかしパンフの発売が遅れるって、なぜ??
グッズを購入終了と同時に、シアターへの入場案内が。良い流れだ。席は目線位置の右寄り。初回ということで人のいりも上々です。

予告ではジ・オリジンの次回作が流れた。5/5公開ってGWですな。
タツノコヒーロー集結のやつもちょっと興味ありです。

そしていよいよ第4章スタート。
冒頭は前章までの振り返りがあり、佐々木いさお大王のオープニングが流れる。
曲のテンポが2199より早いのですが、実はこれはヤマト2のテンポに合わせているそうです(気づかなかった)

【第11話:デスラーの挑戦】
はるか11番惑星を後にして進軍するのはメーザーの第8機動艦隊。ヤマトの波動砲による波動共鳴から回復して、一路ヤマトを追う。が、不安定なエンジンが爆発して脱落していく船も多い。しかしヤマトにより侮辱されたと感じているメーザーは、たとえ大帝の命に背いてもヤマトを討つと言う。ナスカも従う。

そのメーザー艦隊の前に現れたのはノイ・デウスーラに乗ったデスラーだった。
このノイ・デウスーラ、巨大ミサイルを多数牽引しているため、そうとうゴチャゴチャした感じです。
(ひら:ゴテゴテしてますな、ミサイルでかっ)
その艦橋には総統閣下と、(監視艦隊司令なの?)ミルの姿が。このミル、”さらば”ではほとんど出番は無いのですが、雪に致命傷を負わせた人です。”2”ではやはりデスラーの監視役でしたが、1枚も2枚も役者が上手のデスラーにさんざん弄ばれていた記憶があります。

ミルは言う、
”ヒューマノイドの感情は、我らガトランティスにとって劇薬のようなもの。現に彼らはヤマト憎しと大帝の命に背いている。今や大帝の完璧な艦隊を汚す汚染物質。大帝から粛清するよう命令が出ています。もちろん、汚染源であるヤマトの処分もお任せします”
ワープアウトのアナウンスとともに、デスラーが命ずる。
”デスラー砲発射用意”
おぉ、まさかこんなところで撃つとは!
”感情に無縁がゆえ、我らガトランティスの繁栄はあった。正直ぞっとしませんね、ヒューマノイドに関わるのは”
とミル。
しょっぱなから結構しゃべるな、こいつ。
”時に取り返しのつかないことになるからね。一時の感情や愛に支配されるというのは”
とデスラー。
”デスラー砲、発射”
赤い閃光がメーザー艦隊に放たれる。
”なぜだ~~!”
と絶叫するメーザー。艦隊はデスラー砲によって消滅した。たぶんナスカさんも死亡。

でも、ノイ・デウスーラのブリッジに表示されているメーザー艦隊は、かなりの規模に見えました(元が25万隻だっけ?)。デスラー砲1発で消せるとは思えないのですが.....でも、2199ではサレザー系の惑星を1発で破壊したことを考えると、ありえるか、と納得。
しかし、あれだけの大艦隊を惜しげもなく消すとは。2202のガトランティスはオリジナルに比べても圧倒的な艦隊戦力を持っているようです。
(ひら:ガトランチスの生産力の秘密は明かされますかね?)

その様子を伺うガトランティス。
”汚染艦隊はデスラー閣下によって粛清されました”
とゲーニッツ
”大帝の恩に報いるためか、あるいは行き場のない自分の身をかえりみての..”
とサーベラー。
大帝は言う
”そう単純ではあるまい。とくと見させてもらおう。人間の人間たる所以を”
(ひら:大帝様はガトランチスにしては特殊な気質をお持ちのようで)

一方、ヤマトでは、テレサのコスモウェーブから得られた情報が真田さんから説明されている。テレザートは空洞惑星ということ。周囲のエネルギーに反物質に似た特性が見られること(来ました、反物質。この言葉、”さらば”で覚えましたよ)。テレサと会えても触れ合うことは出来ないかも、と。
またテレザートそのものが岩盤に覆われつつあること。その周囲には艦隊がいること。テレザートからのエネルギーが弱くなっていること。岩盤そのものがエネルギー吸収装置、ガトランティスがテレサのエネルギーを吸い上げている可能性がある。
”残された時間は多くない。どう戦う?艦長代理?”
と古代に聞く土方。(ひら:土方さんそんな突き放したコト言わないでw)
第4章の土方の古代に対する言動は、”覚悟を決めろ”と促すような言動が多い気がしました。

キーマンのところに桂木が現れる。
”あなたがヤマトのエンジンにしたこと、考えていたの”。
”何のつもりだ”
キーマンに触れる桂木。
”このぬくもり”
う~~む、この二人、何なんだ??
(ひら:桂木さんたら何人目の純粋体なのだろう)

航行するヤマトの周囲に突然、多数のミサイルが出現する。そう、この音。瞬間物質移送機です。ミサイルとパルスレーザーの迎撃と波動防壁でミサイルを防ぐヤマト。しかしヤマトのレーダーには敵艦の姿はない。
”これだけのミサイル攻撃をレーダー範囲外から...”
と真田。ヤマトは速度を上げ、敵を振り切ろうとする。

その様子を見るデスラー。
”どうやら、あの船は何も変わっていないようだ。瞬間物質移送機、座標修正”
次々と出現するミサイル。加速したのに周囲からのミサイル攻撃に
”ありえない!”と島。
”どんだけの大艦隊がいるんだ?”と南部。
”敵ははっきりとヤマトを捉えている”と真田。
しかし、波動防壁は強力だ。これも時間断層効果によるパワーUPなのだろう、と思う。(そう思えるシーンがテレザートでもあります)(ひら:ええーそうなんですか、イデの力みたいだ)
”艦長代理、どうなっている?”
たまらず土方が艦橋に現れる。
”脱出ルートを計算中です”と古代。
アナライザーから脱出ルートの情報が出る。が、土方は”罠かもしれんぞ”と古代に言う。それでも、ここから脱出するにはこの瞬間しかない。
”無差別ワープ!”

その様子を見ていたミルは驚愕する、
”あのわずかな隙をついて...”
”これがヤマトだよ、ミルくん。引き続きヤマトの探知はお願いするよ。”
ん?なんだ?なんでミルがヤマトの探知係なんだ??

ワープアウトしたヤマトは異空間にいた。かつてイスカンダルへの航海のときに経験した次元断層に似ている。しかし、この空間はただの異次元ではなかった。超新星の爆発によりできたこの空間には、波動エンジンのエネルギーが充満している。勝手に出力があがっていく波動エンジン。真田は徳川にエンジンの緊急停止をお願いする。間一髪爆発をまぬがれたヤマト。しかし波動エンジンは使えない。ヤマトは補助エンジンで航行する。

そのとき、敵の攻撃がヤマトを襲う。デスラーが追ってきたのだ。
”敵はここでもレーダーが使えるのか?”叫ぶ南部。
どこまでも追いついてくるデスラー。それにはカラクリがあったのだ。コスモウェーブ(精神波)により、桂木とミルが通信していたのだ。時間も空間も飛び越える通信、ってバジュラだな。(ひら:あははー)

ヤマトは前方にちくわ型の小惑星を発見する。
ここできた~~ちくわ。劇場に向かう車中で、会社の先輩と、”今回ちくわ出ますかね?” と私。”出るでしょ”と先輩。当たりましたね。この”ちくわ”、ヤマト2で出たのですが、デスラーの罠でヤマトが捕えられ、脱出するのに波動砲を撃ち、重力アンカーを切って、その反動で飛び出たというエピソード。そう!重力アンカーが初めて登場した回です。この回が無ければ、2199の名作:バラン星のエピソードも無かったかも(大げさか)  新米、お前は偉い!!(2202に新米がいないのが残念です)

”もしアケーネアスの遺産なら、われわれに有利に働くかもしれない。賭けだ”
と真田。
このセリフ、重要ですね。そう、古代アケーネアスの遺産に何度か助けられたヤマト。自然とそう思うのも無理はない。しかし、この真田さんの考えは、テレザートで無残にも打ち砕かれるのです。

ヤマトはちくわの中に入っていく。そこは通常と同じ次元であった。古代アケーネアス文明は次元の違う空間をつなげる技術も持っているようだ。

ヤマトはこの空間からの脱出方法を模索していた。
”一歩間違えば終わりじゃ、火薬に火をつけて、そのいきおいでワープするということじゃからな”徳川。
”俺と機関長、責任は半々ですね”と島
すると古代が言う。”いや、みんなで背負う。”と。

ヤマトを追うデスラー艦隊。しかし駆逐艦は波動エンジンの暴走で爆発する。
”ここでは君たちの手品も使えないだろ”とデスラー。
”まさか、それを承知でこの空間に!”とミル。
デスラーがヤマトをこの空間に誘い込んだのは、ヤマトを討つためだけではなく、ミルの思考波を遮りガトランティスから隠密行動をとるためだったのだ!恐るべし、総統。
”君も大帝もガトランティス人としては珍しいね。しかし、大帝の御心を本当に理解している者がいるかな。大帝はヤマトの殲滅を望んではいない。大帝にとって、ヤマトは久しぶりに興味を持った相手だからね。”
とっさにミルが銃を抜くがデスラーが抑える。
”大帝はとっくに知っているよ、ヤマトなど私には何の意味もないことを。この銃は預かっておくよ。ミルくん”
”だが、私は屈辱は忘れぬ男だ”
味方の艦隊ごと波動砲で撃とうとするデスラー。
ミルが大帝への通信をこころみるが通じない。
”無駄だよ、ここでは君たちの手品も使えない。ま、大帝にはいずれ分かることだ。慌てるな”
ちくわ惑星に向けてデスラー砲を撃つ!!
ヤマトに迫るデスラー砲。
”余剰次元の爆縮を確認!!”
”今だ。敵の攻撃の衝撃波を利用してワープする!”と土方。
デスラー砲の波(?)に乗り間一髪ワープするヤマト。ちくわ惑星は崩壊した。

”相変わらずの強運”と呟くデスラー。
空間安定のために存在したちくわ惑星が消滅したため、異次元空間は消え去り、通常空間に戻った。その時、ワープアウトするガミラスの戦闘空母3隻とクルーザー級の姿が! パネルにはタラン弟が。
”総統、ご無沙汰しております”と感極まるタラン。
”変わらずの忠誠、感謝する”
おお、タラン弟ですよ。これはもう、ヤマト2ルートですよ。ということは、続編ありですか? いずれは名セリフ”タラン、何年私の副官をやっているのだ。ハイパーデスラー砲用意だ!!”も聞けるんですかね? 期待していいですよね? 福井さん、羽原さん!
(ひら:あけましておめでとうございます、デスラー総統復活です.どうやって総統とタランが連繋したのかは謎でしょうか?)

雪が土方に艦長就任のお願いをしている。しかし土方は、
”今日は罠にはまった尻拭いをしただけだ。みんなで背負うか。あいつめ、自分のことでないとな。今古代が直面しているのは古代自身で乗り超えなければいけない壁だ。お前はあいつを支えてやればいい。心配するな、お前のご両親たちも支えあってきた。お前にもできる。”
”さらば”や”2”の土方は智将というイメージが強く、描かれ方も基本クールでした。しかし2199で雪との関係を設定したことから、2202は土方の人間性も描かれており、あらためてこの土方と雪の設定は絶妙だったな、と思うし、福井さん&羽原さんはこの設定を上手く生かしているな、と感じます。(2199の思わせぶりな雪の伏線?は回収されるのだろうか?) (ひら:それよそれ、森雪の秘密どうするんだろ?)

ヤマトの艦橋で徳川が言う。先ほどのワープは通常の3倍のエネルギーでワープしていると。真田も”波動砲に良く似たエネルギーだ”という。
それを聞いたキーマンは呟く
”デスラー砲....”
意外と冷静なキーマン。
デスラーとの血縁関係は間違いないのだが、親子ではないのか?
(ひら:ガトランチスに囚われていた総統ですからキーマンの件を知らないのでしょうね.逆にキーマンとしても総統がガトランチスで生きているのを知らなかったのだろうか.やっぱり桂木さんに聞け!ですね)

危機を脱したヤマトは一路テレザートへ急ぐ。

中目黒で井戸を掘れるか? (19)泥水編

今日は春めいた気候になりました.スギ花粉の飛来を鋭敏なわたしの鼻粘膜がキャッチしています.辛い季節の到来です.読者の皆さんもご自愛ください.

今日も井戸掘りについてレポートしまーす.

【前回のあらすじ】
USBカメラで地中を観察して分かったのは、小石+砂から成る礫層を掘っても掘っても空洞を広げているばかりである.垂直に掘れてない.そんな事が想像されました.

再測定して地下構造を割り出したのが右図です.地下4.5mぐらいに空洞が出来ている模様です.


【お勉強】
崩れやすい地盤をどうやって掘ればよいのか?

石油掘削で泥水を流し込むのは知っていました.素人井戸掘りでも泥水を使う場合があるそうです.泥水を投入することで、砂のような地盤を粘土が覆って崩壊を防ぐ効果を狙うというメカニズム.

泥水注入を試みるコトにしました.


【粘土調達】
泥水とは粘土を溶かした水ですから、まず粘土を調達しなくちゃいけません.
ここを掘っていて地下1.5~4.0mから良質な粘土を採取できました.しかし、惜しまれることですが、表層土を埋め戻すのに使ってしまってその粘土はもう手元に残っていません.粘土採取のために別の場所を掘るかねぇ?とも思いましたが、、、やめました.

なんとAmazonで粘土(¥1900)を買いました.土を掘ってる奴が土を買うかねぇ? バカバカしくて涙がでます.
↓塑彫用粘土10kgです.体積は6リットルですから比重は1.7と計算されます.

【泥水調製】
粘土を水で溶きます.粘土と水の比率はなんとなくで、もんじゃ焼きぐらいのトロトロさを狙いました.
↓この作業を手動でやったら手が疲れて死んじゃいます.インパクトドライバでかき混ぜ作業をしました.それでも疲れました.
定量的には、粘土2.5kgを投入し、10リットルの泥水を作りました.この濃度が適切かどうかは不明です.
←10リットルの泥水

【泥水投入】
外壁パイプのVU75は内径80mmです.そこに10リットルの泥水を投入すれば、パイプ内に2mの高さの泥水が溜まる計算です.
と・こ・ろ・が、、、
パイプ内の泥水は50cmにしかなりませんでした.
それは何を意味しているかと云うと、冒頭の地下断面図の「空洞」の容積が7.5リットルもある、という意味です.無駄な作業をしたもんだなぁ.

------
今日投入した10リットルの泥水は、明日になれば地盤に染みこんでさらに水位が低下していると推測します.明日はもう10リットルを追加投入するつもりです.

今後は、土砂を引き揚げると同時に泥水も上がってきます.土砂と泥水を選り分けて、泥水は再び地下に戻すというワークフローにするつもりです.

18へ            20へ

かしこ

KENNEDY中目黒店watch (その14)

その14なのかどうかはさておくとして、KENNEDY中目黒店跡地のいまを知れるのは広大なネット空間でも当ブログだけであります.

奥さんが言うんです.
「KENNEDY跡地が、付近のサラリーマン達の喫煙所になってるのよ」

はぁぁ? なにそれ?

店の改装が済んだのかというと全然そんなコトはないそうです.ただ単に屋外喫煙所になっているそうです.

はぁぁ? なにそれ?

夜ですが現場を写真に収めました.
お店の入り口のopen spaceに灰皿が置かれています.喫煙者におかれましては憩いの場所が出来てよかったですね.しかしKENNEDY跡地がただの喫煙所になるとは思いませんでした.意外でした.

喫煙よしっ、、、

2018年2月26日月曜日

アニメ「さよならの朝に約束の花をかざろう」 ネタバレ(お値段以上でびっくらこいた)

別に観る必要もないだろうと思う作品は冒頭からネタバレ全開で書きますけど、脚本家 岡田麿里 の初監督作品 「さよならの朝に約束の花をかざろう」は貴方も観てよいのではないかと思いましたので、まずはいつもの警告からいきましょう.

ネタバレなので読んではいけません

ネタバレ注意
ネタバレ注意

脚本家が初監督をやりましたーという作品ですから、映像はスタッフの力量として、やはり脚本がどれだけマトモなのかが本作の評価ポイントかと思います.

事前の予想としては、あまり期待はしてなかったんです.
・初監督作品でどんだけマトモな作品が作れるんだかねー.
・ファンタジー、出会いと別れ、こういう題材って苦手なんだよなぁ.
・拾った子供が成長して別れるstoryだから、5年後→10年後→20年後 と場面が切り替わる作品っていつも酷い目に遭ってばかりいるんだ.

などというnegative予想満載で劇場へ重い足を運んだわたしでした.

だがしかし、予想外なことに、岡田麿里の脚本が破綻せずに持ったのよ.ファンタジーと出会いと別れが原則的に嫌いなこのオレをして退屈させなかったんだから本作の脚本は大したもんだと思う.

なので、ファンタジーと出会いと別れに人並みに抵抗感のない貴方であれば少なくともわたしよりも肯定的な感想を持つのではないかと思うのです.観ても損はないかもしれませんよ.

はっきり言おう、わたしにとって、
「君の名は」よりも本作の方が2.64倍良かった
ただし、10歳代や20歳代向けではない気がします.ジジイやババアじゃないと感銘を受けないかもしれない.


【あらすじ】
時代設定をreal historyに当てはめると、1800年代前半ぐらいのヨーロッパ.産業革命後、絶対王政はまだ残っているが、富国強兵のため一応は国民国家風な統治がされている時代.(本作の設定は架空です)

数百年の寿命を持つイオルフ族が居る.イオルフはさしずめイスカンダルのような滅びの思想を持っている.機織を一族の生業とし、非武装中立を旨とする.人間からは崇拝の対象にされている.
イオルフの織物には、イオルフなら読める点字のような機能があり、歴史の記録やメッセージ手段として使われる事もある.

ある日、イオルフは人間に襲撃され、人間の王の妃としてイオルフの王女レイリアが誘拐され、イオルフの居住地は破壊される.(0年目
逃げ延びたイオルフの娘、マキア(主人公)は、徘徊している最中に人間の乳児を拾う.村の家に保護され、機織で生計を立てる.イオルフの織物は珍品として高値がつくのだ.ゆえにイオルフの娘の存在も自然と知れ渡る.

6年目、イオルフの残党がレイリア奪還テロを仕掛け失敗する.マキアは6歳になった拾い子(エリアル)と一緒に姿を隠さざるを得なくなる.

15年目、放浪生活を続けるマキアと思春期のエリアル.長命種のマキアは年をとらない.必死に自分を育てるマキアに感謝しつつ、マキアを守れない自分のふがいなさに悩むエリアル.
鉱山街の食堂で働くマキアはとある兵士と再開する.兵士は村の家の長男のラングだった.エリアルはラングのつてで兵士になり、マキアの元を去る.
エリアルと別れたマキアは、イオルフの長老が語っていた「外の人間と接触すると孤独になる」という戒めを思い出し、嘆く.
マキアは敵国に誘拐される.

25年目、エリアルは村の幼馴染と再会し結婚、妻は臨月.
イオルフ族のレイリアの保護を名目とする戦争が勃発.一方の陣営にはレイリア(女王)+ラング(兵長)+エリアル(兵士)がいる.もう一方の陣営にはマキアがいる.戦場で再開するマキアとエリアル.
戦場を彷徨うマキアの耳に女性の呻き声が聞こえ、エリアルを拾った時を思い出す.声は破水したエリアルの妻だった.マキアには女性が誰なのかわからないが、女性はマキアを知っている.マキアの助けで女性は出産する.
城は落ち、負傷したエリアルの傍らにマキアが居る.礼と詫びを述べるエリアル.マキアは去る.エリアルは「行かないでお母さん」と叫ぶ.
敵が侵入した城の最上部にレイリアが居る.レイリアは塔から身投げする.ドラゴンに乗ったマキアはレイリアを受け止め、滅び行く種族達は何処へか去ってゆく.
近衛兵長は言う「これからはレイリアにもドラゴンにも頼らない世界になるんだ」.

80年目、変わらぬ姿のマキアは村の家を訪ねる.
死ぬ間際のエリアルがベッドに横たわっていた.妻は先立っていた.花を摘んでいたのはエリアルの孫.

ending

再建したイオルフの居住地で暮らすイオルフ族とドラゴンのカットが挿入される.

fin.

-------
長命種ゆえの苦悩というとヒラサカ的には「月姫」が好きでたまらないところです.アルクェイドは「愛するあなたに殺してもらえてよかった」と思って死を得ます.
犬は人間の7倍の速度で死ぬ.それと同じように、エリアルはマキアの10倍の速度で死にました.時の離隔に抗えずマキアは取り残されます.いくら長生きでも、マキアはエリアルの母にも彼女にも後見人にもなれはしなかった.マキアはエリアルを必死で育てた、ただそれだけ.諸行無常でいい.

エリアルが殺し合いしているその裏で妻とマキアが出産中という人の営みの儚さが諸行無常でいい.しかもこのシーンがちっともクサくないのよ.

「これからはレイリアにもドラゴンにも頼らない世界になるんだ」というのはまことに好きなセリフであって、妖精や魔物が淘汰されてゆく様を描いた「もののけ姫」のカタストロフ的退場の仕方よりも本作の方がずっと良いと思う.上質な諸行無常さに感銘を受けました.

最後に岡田麿里さんについて.
初監督ということで、本人の全てをさらけ出しました.
几帳面な人ですな岡田麿里さんは.interview記事とか読んでると割とアバウトな人のように感じていたのですが、本作では80年後のエリアルに再会し、あまつさえ平和に暮らすイオルフ達のカットまでラストで挿入してました.自分が広げた風呂敷の隅を合わせて丁寧に畳むかのような几帳面さを発揮してました.
あとは観客の皆さんでお考えください、でいいんじゃねと思いたがるヒラサカとしては、「これからはレイリアにもドラゴンにも頼らない世界になるんだ」のセリフでガンッとfin.にしても良かったとすら思うんですが...

ともあれ、岡田麿里さんを見直しました.イイ仕事をした.

二度目を観に行くかもしれません.

かしこ

2018年2月24日土曜日

中目黒で井戸を掘れるか? (18)追憶編

井戸掘りをやっていると、様々な出来事が頭の中を走馬灯のごとく去来します.

まずはホラーなハナシです.
ロシアの科学者が15kmぐらいボーリングしたら、ボーリングロッドの負荷が突然消えて、先端が何らかの地下空間に到達したと考えられた.   こちらから引用
その地下空間の「音」を録音したものがyoutubeにupされているのだが、天井からボーリングロッドが突き出してきて、慌てふためく地下世界の人間の声のように聞こえるというホラー話なのだ.地下世界は本当に在るのだろうか?
これがその音であるが、かなり不気味なので覚悟して聴いてもらいたい.3:00ぐらいから.ロシア人は怯えて逃げてしまったとか.

次は明るい現世のハナシ.
石油掘削会社だとか、石油埋蔵調査会社というのがある.
こういう産業は日本には無いだろうと思うのだが、外資系の某石油掘削会社社員に会ったことがある.その人は同社の調査部門で、電気系技術者だった.
石油の井戸を掘るには、ただ掘るのではなくて、地下の状況をセンスして様々な最適制御を行う必要がある.センスといっても、温度と圧力と粘性ぐらいだろうと思われるが、ひとつ問題がある.
それは、地下は高温なので半導体回路=トランジスタが動かないことだ.
地温勾配は0.03℃/mと云われるので、1kmで+30℃、3kmで+90℃にもなり、100℃の沸騰水中でオペアンプをどうやって動かすの? そんなオペアンプあるの? という如何ともし難い問題を抱えているそうだ.

シリコン半導体のジャンクション温度は125℃は行けそうだけど、150℃となるともう負けを覚悟の博打のセカイに突入といったところじゃなかろうかと思ふ.ましてオペアンプともなるともっと低い温度で諸特性がガタガタになるのは避け難いのではないだろうか?

今流行のSiCやGaNでオペアンプを作る好事家が居たら石油掘削者には歓迎されるだろうけど、値段が高くて他の誰も買いそうにないw

その石油会社の電気技術者曰く、根本的な解決策は無くて、オペアンプの選別などで我慢するが、5km級の深度だともう無理というようなハナシだったと記憶している.かなり昔の出来事なので、現在ではペルチェ素子で強制冷却するのかななどと思うけれど、シリコンPN接合型のペルチェ素子は使えないんだろうね.

上の地獄の音声が15km地下の音を拾ったのは偉いと思うと同時に、技術的にはどうやったのか不思議でもある.

17へ         19へ

エイメン

2018年2月23日金曜日

中目黒で井戸を掘れるか? (17)撮影編 (USBカムで地下を見る)

今回は井戸掘りの進捗報告です.失礼、今回もというべきでした.

なんつうか、あぐぅ~としか言えん状況につき、USBカメラで地下を観察しました.

順を追って説明しましょう.

↓ザクザクと地下を掘って、大き目の石ころはこんなのが揚がって来ました.最大のは長径6cmあります.
↓これらの石ころを引き揚げた作業中に、引き揚げた固形物の全体量を測りました.25cmバケツに10cmぐらいの厚みですから5リットルぐらい引き揚げました.VU75の外壁パイプに換算すると約1mに相当する量です.外壁パイプを1mも打ち込めるはずの量です.しかし、
外壁パイプが地下に5cmしか入りませんでした!
これはもう異常事態でしょう.期待値1mなのに実績値5cmなんですから.

地下で何が起きてるんですかねぇ? いろいろと想像するのですが、USBカメラを投入して観察しなければ結論は出ないでしょう.
↓USBカムツールを作りました.右端がUSBカムです.ケーブル長は6mぐらいあります.泥んこの掘削現場にPCを持ち込んで作業します.PCが泥水に落ちないかヒヤヒヤします.
↓地下4.4m地点の写真です.視野が狭くて申し訳ない.水が溜まっていて、水深はわずか4cm(実測)です.この状況は予想外でした.
↓ところで上の写真はどこを観察しているのかというと、連載5回目の外壁パイプ先端部が視野に入っているんです.

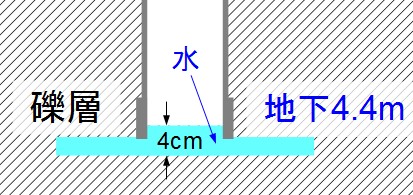

↓地下写真から断面図を推測して描きました.
↓重要点は先端部ですのでそこを拡大します.

考察:
・外壁パイプ先端からわずか約2cm下部に、土砂上端がある.(確定事実)
・土砂上端を5リットルも採取したが、垂直方向の掘削には失敗した.(確定事実)
・ならば5リットルもの土砂はどこから来たのか? 水平方向の土砂をかき集めていたと推測される.外壁パイプが入らないのも当然である.   (仮説)
・水平方向に空間が出来ていて、空間には水が溜まっている. (仮説)

事前に想像していた姿は、土砂上端は外壁パイプから10cmぐらい下かなぁと想像していたのですが、そうではありませんでした.砂浜をシャベルで掘っても、周囲から蟻地獄のように砂がなだれ込んでくる、そんな状況です.

う~~ん、この状況をどうやって回避しようかなぁ?

プロだったら崩壊防止のためにドロドロした薬剤を注入したりするのかな?

素人であるわたしに工夫の余地があるとすれば、僅かずつでも着実に外壁パイプを叩き込む事によって、水平方向の土砂の浸入を阻むぐらいかと思う.3cmぐらいの小石がゴロゴロしているので、外壁パイプを叩き込むのは難しいんだけどね.

そういう方向で努力してみようと思います.

16へ           18へ

かしこ

2018年2月22日木曜日

【PEZY】スパコン詐欺の件、よくわからん (1/2)

今日は交通機関での移動が多かったので、以前から興味があったPEZY computing社の助成金詐欺についてのネット記事を読みまくりました.

なんで特捜ががんばったのかわからん.タイーホじゃなくて在宅起訴ぐらいの事案じゃないのかな? という感想で、やっぱり分からんです、この事件.

起訴状があるようなのだけど、起訴状そのものをネットで見つける事はできませんでした.新聞社が起訴状から要点を抜き出した解説をさらに要約したのがこちら↓
メモリ開発費用は最大で約1億4千万円だったが、斉藤被告が役員を務める電子部品会社への外注費を水増し計上などして、約7億7300万円を要したと虚偽申告した。PEZYはこの事業で、機械装置の製作・購入費で5400万円、研究員費で1000万円、消耗品・旅費・外注費・諸経費で4億3600万円の補助を受けている。

「水増し請求による助成金詐欺」というわけです.金欠で困っていたそうですから、着服目的ではなくスパコン全体の開発費に流用したのでしょう.

ここでおかしいのは、NEDOが訴えたわけじゃないんです.東京地検特捜部が独自に動いてタイホしたという流れなわけです.
この流れからすると、東京地検特捜部はNEDOを詐欺被害者だとばかり見ていない事情が透けて見えるような気がします.助成金額の妥当性をロクに調査せずに税金を大盤振る舞いでPEZYに与えてしまったのは「NEDOの背任行為」という線も特捜の視野に入っているのではないかと思ってしまいます.ただし2月13日のニュースで「検察による捜査は終結した」と報じられているのでNEDOには検察の魔手が届かずに終わったようです.よかったですね、NEDO.

それにしても特捜がやる案件としてはあまりにもショボくないですか? たかが技術ベンチャーの社長一匹と事業部長一匹を撃墜するのが特捜の仕事っていうのはあまりにも小粒という気がします.同じ手口による余罪は他にもあると見るのが自然でしょうが、NEDOへの返金額はたった9億円で捜査終結です.特捜は何をやりたかったんだろ?

水増し請求というとこれは実話で、役所関連施設のエアコン取り付け費用が1台で約30万円計上されてた.だけどさ、山田電機で10畳用のエアコン本体8万円、設置工事費2万円で済むのが市場の実勢価格でもある.これって、経費の水増し3倍請求じゃないんですかね? 1件当たりの金額が少額だから会計検査院の目が届かないのを良いコトに堂々とインチキやってるんだよ、役所だって.

-----
PEZY社は経営実態の無いインチキ会社だったのか?

納入実績はあります.
高エネ研に2台(2014,2015)、理研に1台(2015)を納入しています.まさかこれらが納品したけど稼動せずに野晒しって事はなかろう.未稼働じゃ高エネ研も理研も黙っちゃいるまい.
それと2017年にyahoo japanに納品してます.
それでKEKと理研のスパコンがコンピュータTOP500の上の方に食い込んだのですから、結果は結果として技術力もあるようです.

wikiで調べたら、PEZY社の社員数は20人、兄弟会社のExaScaler社の社員数は10人です.たかが30人の所帯と貧弱な費用で高性能スパコンを開発できるのか?という疑問が浮かびます.

これについて、ネットのブログで面白い記事を見つけたんです.
とあるおじさんが、PEZYには実態が無いと攻撃している.
それに対して、PEZY社員が反論し、さらにおじさんの正体を特定している.

とあるおじさんの言ってる事はかなりおかしいと思います.
とあるおじさんは、企業でCPU開発のリーダーだったようで、量産CPU開発の大変さを熟知している人のようです.彼の主張をがっつり要約すると、
1)量産CPU開発の大変さを基準に判断すると30人で出来るわけが無いからPEZYは嘘
2)PEZYはTOP3を達成していないからPEZYは嘘

とあるおじさんはPEZYを叩きたいために狂ってしまったようです.
1)→ 1台2台を納品するスパコンのプロセッサに、量産CPUの品質条件を適用して批判するのはおかしい.
2)→ PEZYは「TOP3相当」と発表している.「TOP3」とは発表してない.作り話を根拠に批判している.
2)→ KEKと理研に納品したスパコンの実績をなぜか無視して批判している.
2)→ 中華スパコンのCPUはUS製、実用性能が低い噂、そもそも実運用してない噂.ならばPEZYのunknownさを批判する同じ口で何倍も中華スパコンを叩かなくてはおかしい.
技術要件がどれだけ豊富に記述されていても、論理構造にこういう瑕疵がある文章は信用されないんじゃね?

臭いおじさんだなぁと思っていたところ、PEZY社員と名乗る者がモロにこのとあるおじさんの文章を引用して反論しているじゃありませんか.PEZY社員と名乗る者の主張をがっつり一言で述べると、
んなコト言ったって、俺達やったんだけど?
爆笑しちまったよ.

さらに傑作なのは、とあるおじさんの正体を特定しているところです.正体は大崎勝彦博士という元IBM社員だそうです.ベンチャーが小さい所帯でブイブイ言わせているのがIBMの博士殿には気に喰わないのでしょう.臭いおじさんだなぁという感想です.

-----
PEZYのコア技術は何か? スパコンって簡単に作れるの?

液体フロンに基板をドブ漬けして冷却するのは昔からある技術.マルチプロセッサも昔からある技術.どこの社でも金をかければ出来るでしょう.

だとすると、PEZYのアーキテクチャで特有なのは、PEZY-SC というメニーコアCPUだけだと思われます.電気食わない、速い、少人数、、、それはPEZY-SCのおかげなのでしょうか?

実績は無くは無い.でもなんか不思議なPEZYなのでしたー、わからんわからん

2/2へ続く

かしこ

2018年2月20日火曜日

中目黒で井戸を掘れるか? (16)破壊編 (よろず破損モード)

井戸掘りに興味津々の皆様コンニチハ.

井戸掘りなんかやるもんじゃありません.ロクな事はありません.寒いし冷たいし泥んこになるし、つらい事ばかりです.大人しく水道水を使うのが楽ですよ.

しかしその辛さに果敢に突っ込んでゆく者にのみ感じられる恍惚、それを受容できる貴方のために書いています. (ウソです)

-----
地下4mで礫層にぶつかり、現在4.4mまで進んでいます.4mまでの粘土層は楽勝でしたが、礫層は小石を引き揚げなければならず、てこずっています.

礫層から小石を引き揚げるために、ドロドロくんで地下最奥部をガシガシ突くのが主要な作業になっています.
ところが、塩ビパイプで作ったドロドロくんには衝撃が強すぎるため、いろんな箇所が破損しまくっています.

今回は、これまでの破損箇所のまとめを書こうと思います.以下の失敗例を他山の石として安全な井戸掘りを行えるとよかよか.


【切り欠き部破損】
これはドロドロくん3号です.金属羽を3枚装着したのですが、1枚が破損して地下に置き去りになりました.塩ビパイプの先端部に切り欠きを入れたのが強度不足を招いた原因です.先端に切り欠き禁止です.

【弁受け破損】
これはドロドロくん4号です.弁受けプラスチックリングが欠けちゃった.このプラリングは、CD-Rをドーナツ状に切断した物なんです.CD-Rというとポリカーボネートですから衝撃には比較的強いのですが、この構造だと地下の小石とプラリングがモロに衝突するのは避けられず、破損に至ったようです.
プラリングをもっと厚みのある部材にする、弁を奥まった配置にする、といった対応が求められます.それで最新の構造がこれです.プラリング無しで、VU-DS50継ぎ手をそのまま使っています.切り欠きも無し.(後日レポートします)

【ドロドロくん排出穴破損】
ドロドロくんの上部には引き揚げた土砂を排出する穴が必要です.VU50に穴をあけてます.
ところがVU50は肉厚が薄いので強度が弱く、この穴を起点に亀裂が入り、首の部分が破断しました.引き揚げた際に気付いたので地下に置き去りにはせずに済みました.ヤバかったぜ.(汗)
それでどうしたかというと、穴の場所を継ぎ手の部分にしました.ここなら破損はしないと思います.

【VP20ポール接合部破損】
金属パーツをなるべく使いたくなくて、20-40継ぎ手を巨神ゴーグの様に切り欠いてポール(VP20)の接合部を形成しました.
ところが、かれこれ数10回程度引き揚げたら、ドロドロくん直上の接合部に亀裂が入って作業中断.強い衝撃を受ける場所ですから持たなかったようです.ちくしょう.
強度upのため金属プレート(t=2mm)に変更しました.丸印のネジは必須です.
なぜなら丸印のネジが不在だと、地下でこのように軸心がズレてしまって困るから.

【2.7kg玄翁クビ破損】
外壁パイプ(VU75)を叩き込むのに2.7kgの玄翁を使っています.外壁パイプを叩き込んでいたら、首がバキッと折れて、先っぽがすっ飛んでゆきました.あぶねぇ.
枝だけをホームセンターで買えますが¥2000もしました.全部を¥4500で買えるのに.
子供の頃、剣道を習っていたので、木刀を思い出して素振りをしました(うそ).


というわけで至る所が破損の連続です.塩ビパイプに設けた弱点の全てが破損していると言っても過言ではないでしょう.侮り難し、ドロドロくん.

15へ              17へ

かしこ

2018年2月19日月曜日

【中華通販】 最初から故障してるBluetoothヘッドホン (修理)

所詮は中華通販ですから、激怒の投稿というわけではありませんが、Bluetoothヘッドホンがショボい故障状態で届きましたのでご報告です.

AliExpressで買いました.¥1100です.音質はフツー.商品ページはこれ↓
SVELTE NX-8252 Stereo Wireless Bluetooth Headphones V3.0+EDR Sport Headset With Microphone Noise Canceling
↓故障箇所は、ボリウムのpush swです.+側のクリック感が無く、音量調節ができません.小音量への調節しかできないBluetoothヘッドホンというと使えない感がハンパないです.

それではいつものように分解しましょう.ラッキーなら修理できるかもしれません.

↓Right側にプリント基板があり、BTのICが1つ載っているだけです.充電制御もこのICでやってるのでしょう.もちろんアンプも.器用なICだ.
↓ICを拡大するとAC1745という文字が見えます.検索したけどデータシートは見つかりませんでした.中華ICには謎のICがたまにあるんです.
↓それで問題のpush swの拡大写真がこれでして、見事に破損しています.強すぎる力でpush swを押したため、内側に破壊したようです.バカチンがぁ、ちゃんと生産せんかい!  どうしようかなぁ.ボリウムコントロールが出来ないのは困るんですなぁ.
↓こうなりゃヤケだ、ということで、play/pauseのswをvolume+に付け替えました.これでなんとか使えるだろう.
↓最後にLeft側にあるバッテリーを撮影しました.これはリチウムイオンでしょう.

奈緒って、もとい治ってうれしいけど、、、なんか気分は微妙

かしこ

今日はダラ~ッといってみましょう

今日はダラ~ッといってみましょうか.

【AdSense】
久しぶりにgoogleの広告をオンにしてみたら、PCブラウザには広告は表示されないが、スマホ画面だと広告が邪魔なくらい大きく表示されてるようです.一体何が?と思っておりますが、読者の皆様には見づらくて申し訳ないです.

【井戸掘り】
本日の井戸掘りは、小一時間作業して、外壁パイプが20cmぐらい地下に入りました.掘り工具は「ドロドロくん6号」へと進化しました.それでも不満足な点があるため「ドロドロくん7号」を製作したところです.
ドロドロくんシリーズについては、様々なノウハウを蓄積しましたので、後日「ドロドロくんノウハウ集」を執筆&公開するつもりです.

【ニッポン放送 ザ・ボイス 終了】
今日の放送で告知されたみたいかな?
勝谷誠彦は同番組を早々とクビになり、今度は番組自体が消されることになったのか.電通の圧力かね? なんかムカつくー

【今期のアニメ】
実はまだ全部はチェックできてなかったりします.「刻刻」を未チェックなんでね.

「ダーリン・イン・ザ・フランキス」の開始早々に「ミサトさん?」「こいつら14歳?」「02はアスカ?」と誰しもが思ったことでしょう.
↓第6話ではグレンラガンみたいでTRIGGERらしくなってきたのぅと思いきや、ラストのこの描写には爆笑するやら苦笑するやらでした.
まさか今になってエバンゲリオン風味ロボットアニメが企画されるとは予想外でした.制作者はエバじゃないつもりで制作しているだろうし、02が魅力的なので毎回楽しみではあります.しかしちょっとエバ遊びが過ぎるんじゃないかな? あまり遊びすぎるとエバの劣化コピーとしかみなされなくなってしまう危険があります.慎重によろしく.
↓侵食されちゃってるしw

↓「ポプテピピック」の「ヘルシェイク矢野」の高速紙芝居はスゲーッと思いました.

かしこ

2018年2月17日土曜日

羽生さん↑と小室さん↓

スケートの羽生さんは秋に怪我をして平昌オリンピックには出れないのかと思っていました.でも金メダルを獲れてよかったよかった.今オリンピックで日本人選手初の金ではないかと.

よりにもよってあの土地で、日の丸が揚がり、君が代が流れるとはなんつう痛快事だろう、エライぞ羽生!

-----
羽生さんとは異なり、成り上がりたい一心で皇族のお仲間入りを画策した小室さんは、婚約まで至らずに終わる見込みのようです.

週刊誌報道で暴露された母親の借金トラブルが致命的で、その借金は贈与だと認識しているとの小室さん自身の発言も致命的で、皇族との結婚はダメだと皇族も宮内庁も考えるようになった、とマスコミの記事では推測されているようです.まぁそう見えなくも無い.

しかし、、、わざとらしい作り話だなぁ.

作り話とは借金の件じゃないです.

作り話とは「週刊誌報道が婚約延期の『原因』だろう」という部分です.評論家などが「宮内庁は真面目に調査しなくちゃダメでしょう」とコメントしているのも作り話を盛ってるだけじゃないかなw

刑事ドラマや脱税ドラマや公安九課ではよく「金と女を洗え」と言います.

小室さんの家庭は母子家庭ですから、息子を私大へ進学させるのだって大変なのに、海外留学までさせて、しかし母親はずーっと無職.
こんなの何の調査も何の捜査も何の聞き取りもしなくたって、税務署に「調べてちょ」と電話すれば「あーこの家庭はクロ」って断定できたんじゃないでしょうか?  どこから金を工面したのかなんて、公安の調査能力によれば、秒殺で丸裸にできたに違いない.だから皇室も宮内庁も小室さんの家庭の借金問題を早期に知ってたんじゃないかと想像するのが妥当でしょう.調査の初歩でバレちゃうスキャンダルじゃんあんなの.

でも、開かれた皇室などというスローガンがあるから、「小室さん?ダメですよ」とは皇室や宮内庁からは言いづらい.

そこで週刊誌と宮内庁が打ち合わせして、オリンピックの時期にぶつけて週刊誌に記事を載せ、宮内庁はすかさず「婚約延期」を発表する、、、これが真実じゃないですか?
関係者が一致して小室さんを撃墜したんでしょう.(マスコミや評論家のトボケっぷりも総統もとい相当なもんじゃわい)

小室さん自身が「あれは贈与だと認識している」と発言したのは致命的という件だって、受け止め方によっては美談にも成りうるハナシだと思うんです.母親の交際男性が別れた後しばらく経過して「やっぱあの金返せ」と言ってきたら、母子家庭の息子としては母親の味方になるのが人情でしょう.
だから、母+別れた男+小室さんの三者会談で小室さんが「あれは贈与で」と云うのは万人から非難されるほどの絶対悪とまでは言えなかろう.たとえ嫁ぎ先が皇族であっても.
「あの時は我々家族としてはああ言うしかありませんでした」「でもこれから働いて返します」という美談に転嫁する隙を与えず、秋篠宮様が「言い訳など聞かん」と追い返したなどと報道されています.
関係者が一致して小室さんを撃墜したんでしょう.

ひら的には小室さんが撃墜されてよかったと思います.


結論: 羽生結弦よ、君なら皇室の一員になってもよい、許す!

かしこ

中目黒で井戸を掘れるか? (15)進攻編

長い停滞を抜け、少し進捗しました.
↓左写真が昨日までの外壁パイプです.叩いても地下へ入らなくないまま長い間進捗が止まっていました.ところが今日になって、右写真のように20cmぐらい地下へ入りました.
長い停滞でした.
4.2m地下にあるのは岩盤ではなく、小石+砂から成っていて、小石+砂を効率よく引き揚げる事ができていなかったため外壁パイプが沈まなかったものと推測します.

掘り工具には相変わらず問題があるんです.納得のゆく掘り工具はまだ出来ていません.

そんな中、最も効率の良い掘り方は次のようになっています.
a)「タガネくん」で地下をグサグサと突く.
b)「ドロドロくん3号」で小石を引き揚げる.2~3回繰り返す.
c)ダメモトで外壁パイプを叩き込む
a~cを繰り返し....
←1回の採取量
↓元は3枚羽だったドロドロくん3号でしたが割れて2枚になっちゃった.地下に落ちてる金具は磁石で取り戻せますからあまり深刻ではありません.塩ビの破片は厄介かな.

現状の、小石+砂から成る土壌に理想的な掘り工具は、タガネくんの耕しパワーと、ドロドロくんの引き上げ機能を併せ持つ形状なわけです.寸法を無視すればそういった掘り工具作るのは可能です.しかし寸法上の制約があって実現は難しい.
寸法制約とは、外壁パイプがVU75(内径83mm)であり、ドロドロくんがVU50(外形60mm)であり、クリアランスが23mmしか無いところです.この23mmに継ぎ手やネジを納めなくてはならない.意外と難しいです.


【外壁パイプの継ぎ手は、インスリーブ型が適するか、通常型が適するか?】
継ぎ手のリングがパイプの外側にあるのが通常型です.外壁パイプを打ち込むためには障害物になるので敬遠しました.
インスリーブ型は継ぎ手リングが内部なので外壁パイプの打ち込みがスムースであると期待されます.

しかし、VU75とVU50のクリアランスについてはインスリーブ型は不利です.なぜなら、インスリーブ型の内径は77mmですから、VU75の内径83mmよりも小さくなってしまいます.
掘り工具先端部の設計自由度という観点からはインスリーブ型は不利になります.

総合的に考えて、インスリーブ型と通常型のどちらを採るかというと、悩んだ末にわたしはインスリーブ型を選択します.工具の問題はなんとかなるだろうと考えます.


【ドロドロくん5号試作】
↓ドロドロくん4号の弁のプラスチックリングが欠けてしまいました.
↓その反省から、配管キャップでリング構造としたドロドロくん5号を試作しました.
しかし5号はダメでした.先端が平坦なため、地下を突き固めるばかりで小石+砂の採取は非効率でした.

↓耕し能力を付与するために金属プレートを着けてみたけど、金属プレートが曲がってしまってあえなく終了.1mm厚じゃ強度がまるで足りねぇ.

本日のまとめ:
掘れるのはわかった.
耕し機能と引き揚げ機能を併せ持つ工具が欲しい.
だが強度が足りない.

14へ           16へ

かしこ
