787のリチウムバッテリーの故障モードを予想

追記2月8日8:30: NTSB曰く、設計では1000万時間に1回の不良想定だったが、10万時間で2回も発火しちゃったので、見直しだと言ってます.30日以内に中間報告をするが、それで調査完了ではないとも言ってます.
http://www.bloomberg.co.jp/news/123-MHVA9J6K50XS01.html

追記2月7日21:50:  boeingが、セル間の仕切りを強化し延焼を防ぐように設計変更したがっているとのニュース. 原因究明を待たずして、推測されるストーリーに基づいて設計変更を進めておくのは通常よくやる行為ではありますが、かといって原因が不明瞭なままで航空当局がそれでOKと言ってくれるわけもなく、やはり原因究明を待たねばならないと思います.
http://www.nikkei.com/article/DGXNASFK0700J_X00C13A2000000/

追記2月7日12:50:  NTSBが、今日少し報告し、全容解明は数週間後だと発言した模様
http://jp.reuters.com/article/mostViewedNews/idJPTJE91501Q20130206

------------
787のリチウム事故の原因究明で、日本の調査チームから少し情報が出てきたようですので、それを元に故障モードを考えてみようと思います.
http://www.aviationwire.jp/archives/15327

ちなみに、わたしによる787ニュースのまとめはこちら.2月2日を最後にupdateしてません.この記事で、バッテリーの外皮が振動で摩滅してショートを引き起こしたという説を書きました.   http://hirasaka001.blogspot.jp/2013/01/blog-post_27.html

まず、日本の調査チームの情報のキモの部分を抜粋しますと、
↓ケースのアース線が断線している.アース線が断線するような過大電流が流れたことを推測させる
↓断線したアース線
↓バッテリ3と4をつなぐ線が溶けて断線している.ここにも巨大な電流が流れたことを推測させる
 ↓バッテリーの収納状況はこうなっている
↓セルの3と6の損傷が激しい
ここまでが日本の調査チームの情報です.

以下は、バッテリーが燃えるに至ったストーリーをわたしが予想しました.

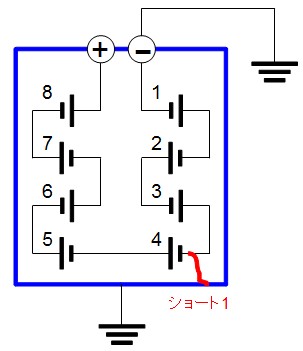

↓バッテリー回路はこのように描けます
 ↓わたしの仮説では、振動でセルの外皮の絶縁が破れて筐体にショートしたと予想しています.それで、セル4のマイナス側がショートしたと考えてみます
 ↓すると、ショート1を通過して点線の経路で大電流が流れます
↓その大電流によって、アースが断線します.大電流によって、セル123がダメージを受けます
↓セル3が受けたダメージのため、セル3が高温になり、セル3の外皮が溶け、セル3のマイナス側が筐体にショートしたと考えてみる
↓その結果、セル3のみに大電流が流れる
 ↓大電流のため、セル34をつなぐ端子が断線する
↓やがてセル3が耐えきれなくなって発火.まもなくそれがセル6に延焼
 ↓ダメージを受けたセル12も発火
↓最後にはセル78も発火し、リチウム電池が祭り状態になって手がつけられない状態になった
↓その結果このような状態に...
