spartan3をCPUから「slave serial mode」でconfigする（３）

今回は、Xilinx ISEでxxx.binファイルを生成してその中身を少し見ます．

ISEでフツーにbuildして生成されるのは、xxx.bitだけです．これをiMPACTでtarget FPGAへdownloadすれば動きますけど電源切ると消えちゃいます．

そこでconfig ROMに焼くのですが、必要なのはxxx.binです．binはFPGAへserialで入れてやるbit streamそのものであるらしいです．（やってみてそうだと確信した）

まずはiMPACTでxxx.binをどうやったら作れるのかを説明します．bit→binへの変換です．

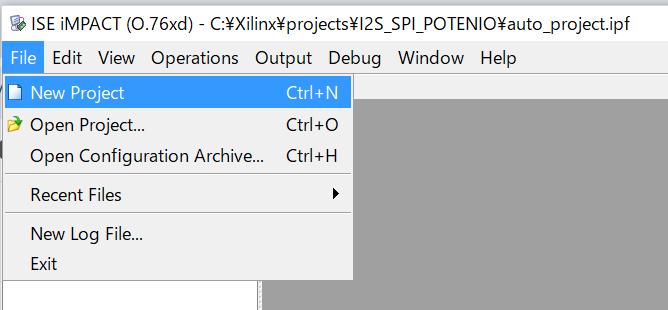

↓iMPACTを起動してNew Project

↓Prerare a PROM File

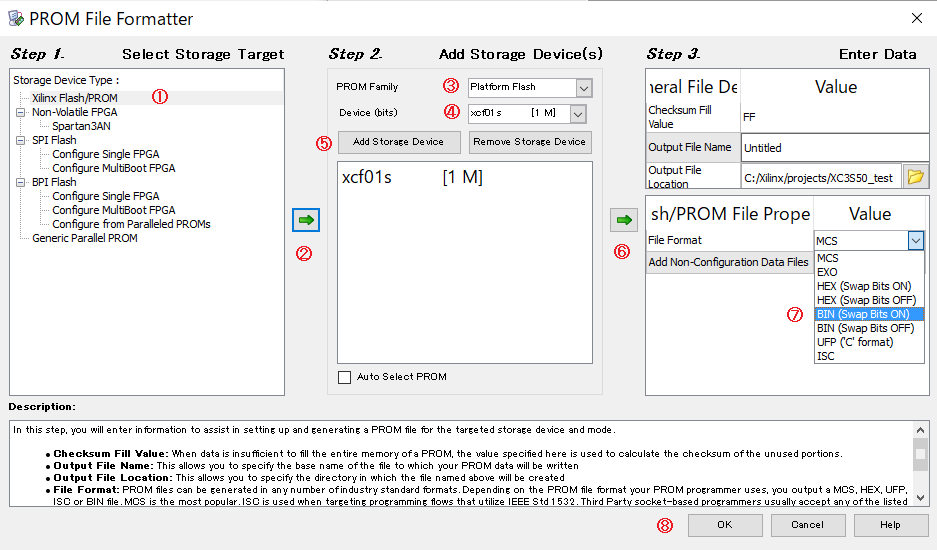

↓ここが設定のめんどくさいところ　⑦重要です

↓ファイルを求めてきます

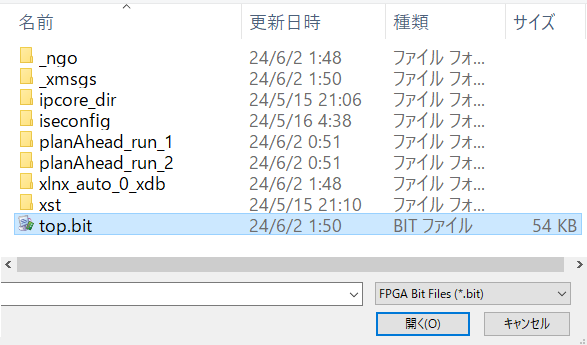

↓すでに出来ているxxx.bitを選ぶ

↓他にもPROMに置くfileはありますか？と聞かれるのでNo

↓さらに確認、めんどくさい

↓iMPACT画面はこうなります．Generate File...をクリック

↓一瞬で終了

↓作業フォルダにuntitled.binが出来ました

ーーーー

このbinをbinaryで覗いてみます

中身はほとんどゼロでして、先頭にいろいろあります．

datasheetにはこのbinの解説が少しだけ書かれています．

１行目の 5599AA66 というのがミソでして AA995566 がspartan3の同期wordなのだそうです．でも違いますよね．5599AA66をbyte毎にbit逆順にするとAA995566になります．

加えまして、その近所にXC3S50を示す 140c093 が在るはずです．見当たらないのでbyte毎にbit逆順にしてみると、800203C9 になるのでこれを探すと、在りません．代わりに３行目に 80020BC9 があります．これかなと思います．

疑問はありますが、xxx.binを使えばspartan3をconfigできるのは事実です．

２へ　　　　　４へ

かしこ
