前回の続きです．

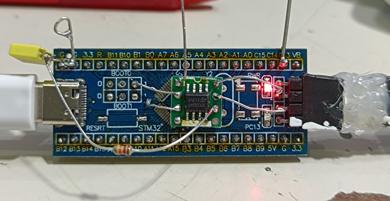

昨日、秋月でSTM32C011J4M7という8ピンマイコンを買いました．＠140円．
これでも32bitCPUでTIMER, UART, ADC, DMAなどが一通り入ってます．
JLCPCBにプリント基板を発注もしました．
同CPUには、FLASH 16kB、RAM 6kBが載っています．こんだけありゃぁ極楽の楽勝と高を括っていたのですが、FLASH overflowでビルドが通らないよ．う～ん、ミニマム過ぎて企画だおれか・・・
ビルド結果のFLASH状況です．.textで18.46kB喰ってるのが大きすぎる．
しかしHAL driverを使わずにSTM32のprogrammingする気にならんぞ．
以下では.map fileを見ます．
HAL driverをloadしてるところがあります．妥当なものたち．
LOAD ...../stm32c0xx_hal.o
LOAD ...../stm32c0xx_hal_cortex.o CPU
LOAD ...../stm32c0xx_hal_dma.o DMA
LOAD ...../stm32c0xx_hal_exti.o 外部割込み
LOAD ...../stm32c0xx_hal_flash.o FLASH
LOAD ...../stm32c0xx_hal_gpio.o GPIO
LOAD ...../stm32c0xx_hal_i2s.o I2S
LOAD ...../stm32c0xx_hal_pwr.o 電源
LOAD ...../stm32c0xx_hal_rcc.o clock
サイズoptimizeかけてるから、使ってない関数は削除してるんじゃね？と思うので仔細に見てゆくと、そうなっているようです．無関係と思われる関数はmapされてない．
また、HAL driverの各関数の占有サイズも驚くほどではないです．
※無関係な関数とは、I2S_Recieve()みたいな関数です．ここではI2S_Transfer()しか使わないので．
さらに.mapを見てゆきますと、、、、やたらと.text（program領域）を喰っている連続箇所があります．そのうちの１つがこれ．ARM製のlibraryのようです．
.text 0x738 ../lib/gcc/arm-none-eabi/..../libgcc.a(subdf3.o)
738H=1.8kBも喰ってるsubdf3とは何かというと、floating point emulatorの「引き算だけ」です．こんなのが四則演算でポコポコある．浮動小数点のSin()を使うのでぐぅの音も出ない．
さらに.mapを下がってゆくと、.rodata（固定テーブル領域）が1kBぐらい喰われていて、その中で大き目なのは三角関数のテーブルっぽい感じ．でも1kBなので許す．
というわけで、、、いまのところこんなです．
・FLASH 16kBに対して.text 18.9kBとoverflow
・FLASH喰いはHAL driverではなく、
・浮動小数点演算libraryが巨大みたい
むかし、STM8Sで浮動小数点演算をさせたことがあったのだけど、その時はメモリ圧迫はそんなでもなかったんだがなぁ．
困ったなぁ．
このCPUってfloating point accelerator載ってないのかな？
ーーーー
どーん、治った
まず、FPAは載ってませんでした．ちなみにcoretex-m0です．
.textが10.84kBに減りました．ビルド通った．
sin() → sinf()
atan() → atanf()
浮動小数点演算libraryの棚から、doubleを捨てて、floatのみにしたというだけでした．
めでたし、めでたし．
ーーーー
その後：
I2Sの関数がバグってる地雷を踏みました．マイナーCPUのlibraryはdebugしてなくない？ こうゆうの２度目だわ．
さらにその後：
debuggerで追いかけたらI2S enable bitを立てたとたんにreset vectorへ飛んでるんですけど....
もっとその後：
各pinにいろいろな機能をassignできる．assignできるのは唯一の機能に限られる．そこで仮説であるが、I2S master clk出力pin＝reset pinに機能重複してしまうbugがあるんじゃないかな？ I2Sを起動したとたんに自分をresetしてしまうギャグ．
その後その後：
I2S master clk出力pin＝reset pinに機能重複 が正解でした．reset pinはGPIO設定で排他的に設定されるのかと思ってたのですが違いました．reset pinを殺すにはoption BYTEで明示的に殺さなくちゃいけません．また工場出荷設定ではreset pinは生かされています．
うごいた．今日一日悩んだ．．．後でレポします．
かしこ
