BlackpillというSTM32 board（８）4chオシロスコープ設計資料

中華STM32基板のBlackpillを味見しています．

4chオシロを作ったので設計データを公開します．コピろうが改変しようが好きにしてください．でもわたしは責任は取りません．免責、免責、Let's 免責だーんす！！

こんなのです．PCの画面です．

STM32でADCしたサンプリングデータをUSB COMでPCへ送信し、PC上のpythonで画面表示しています．

仕様：

・4ch　BNCコネクタ

・ACカップリングのみ（DCカップリングできない）

・v/div　VRで可変するので融通無碍

・入力Z　100kΩ

・サンプリング周波数　最大50kHz～最小100Hz

・トリガ機能なし

・電源　USB給電

・USB-C

・PC側アプリ　自作グラフ描きアプリ（python）

・ケース　３Ｄプリンタ

・外形　106x106x41ｍｍ

内部仕様：

・STM32F401（Blackpill）

・基板サイズ100x100mm

・RTOSは使わなかった

・firmwareの開発ツール　STM32CubeIDE

・USB protocol　Virtual COM port

・python3

外観：

基板：

回路図：

firmware source変更点：

CubeMXで生成したsourceに追記したところはそんなに多くないです．

"hirasaka"でsearchすると次の３fileがヒットします．その界隈です．

　main.c

　stm32f4xx_it.c

　usbd_cdc_if.c

使い方：

USB-CでPCと接続します．デバマネでCOM番号を目視確認してください．

PCのpowershellで起動します．

　python STM32_oscillo_rev1.py

COM番号を問うダイアログが表示されますので、選んでSETをポチッとする．

あとはグラフが表示されるはずです．

初回は以下のpython moduleのインストが必要になるでしょう．じゃないとerrorで停まります．

　pip install matplotlib

　pip install animation

　pip install pyserial

　pip install numpy

設計資料のdownload：

こちらのリンクが詰め合わせzipです．

中身は、

　・回路図

　・PCB gerber

　・STM32cubeIDE firmware project

　・python source

　・ケースの3DP印刷用CAD fileなど　（rsdocx,stl,3mf）（DegignSpark Mechanical）

　・写真など

なにか変だったらコメントください．

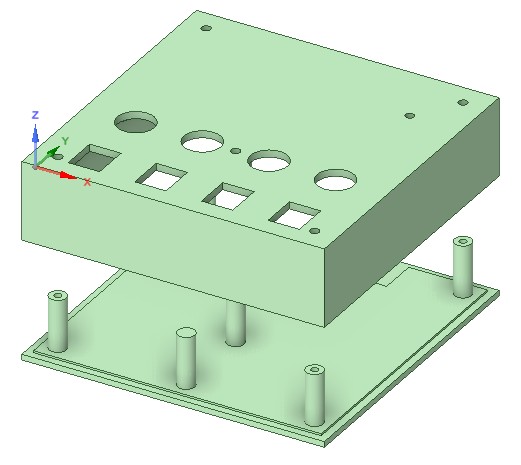

ケースの構造はこうゆう２枚貝です．（CAD画面）

詰め合わせには、このような耳付きも入っています．3DPのベッド剥がれを防止するための耳です．

つぎはグラフ描きをスマホにやらせたいものです．

かしこ
