YAMAHA電動車椅子NiMHバッテリー 不揮発メモリ解析（１）

YAMAHAの電動車椅子ユニットのNiMHバッテリー．新品で５万円ぐらいする．300回で劣化．日常使いするモノにしてはコスパ悪いもんです．

少し器用な人ならば、バラしてNiMHだけ交換するのを思いつくことでしょう．そうゆう業者もいます．わたしも自分で交換したことがあります．ただし自分でNiMH交換するのには問題があるんです．

問題とは？

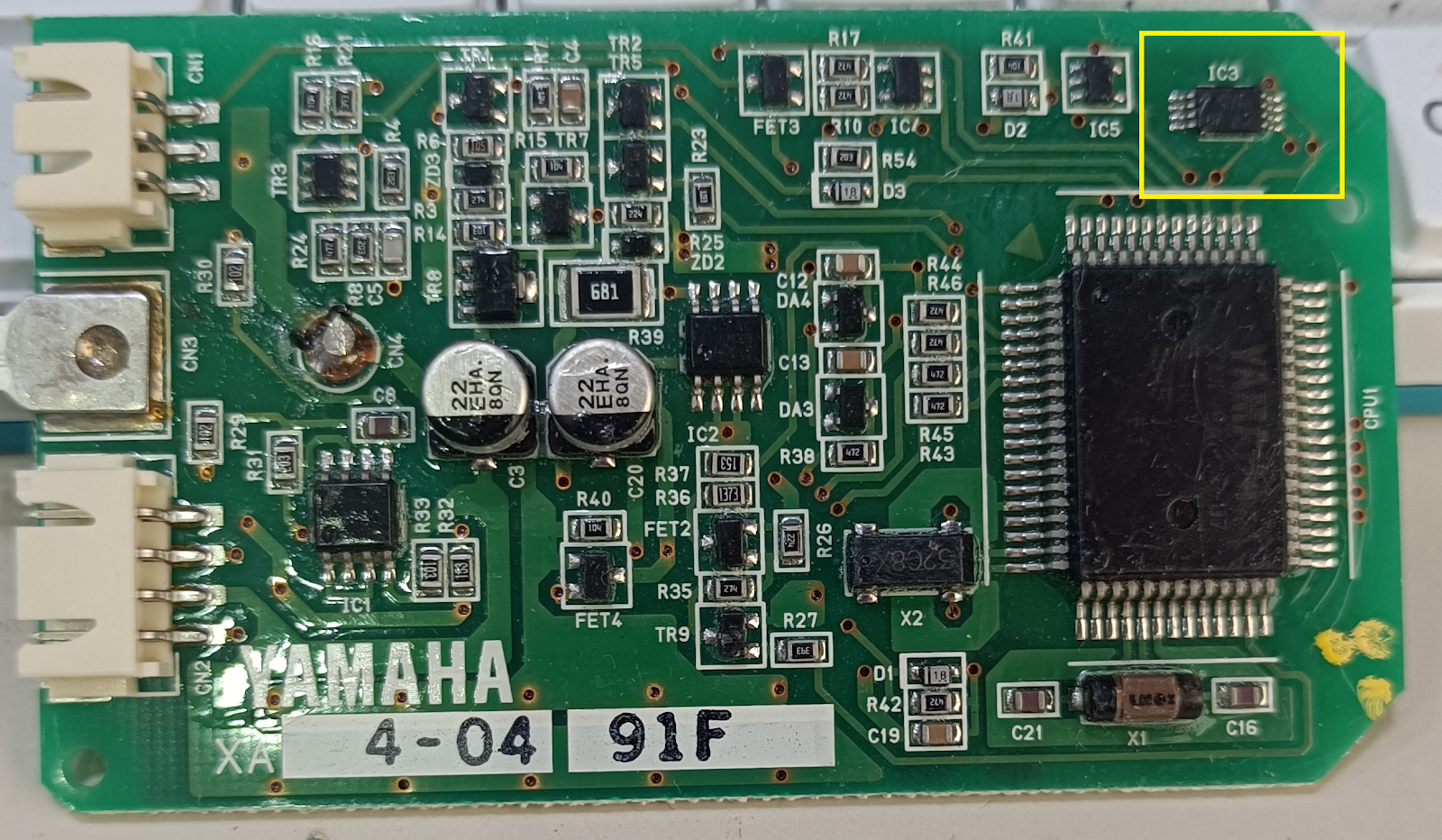

バッテリパックの内部基板がこれです．右上のchipがEEPROMで、型名M24C04です．4kBit I2C．

EEPROMの中に充放電回数などが記憶されていて、寿命判定で充電しなくさせるとか、リフレッシュさせるとか、そうゆう操作を充電器にやらせる判断材料になっています．このせいで、自力でNiMHだけを新品に交換しても寿命を延ばせないんです．

バッテリー交換業者はEEPROMをリセットする手順を知っているのでしょうから業者がNiMH交換するなら問題ないのだと想像します．

netを徘徊してもこのEEPROM reset手順の情報は見当たりません．

そこでEEPROMをハックしてみるかというのがこの投稿の目的です．

（読者が真似して失敗してもわたしは責任取りませんので）

ーーーー

M24C04の仕様

4kbit

clock　＜400kHz

ハッキング方法
M24C04へ通じるI2Cを脇から盗聴したい．

プラン１：

最も簡単なやりかたはこれだけど、STM32内のI2Cが反応してACKを返してバスが衝突するんじゃないかなと思う．

追記：STM32のI2Cは謂わばmaster（clkを出す人）なのでこれ無理なんだわ

プラン２：

STM32内I2Cを使わずに割り込みとport読みでやる方法．SCL周波数がいくらなのか？ 割り込みが対応できる速度なのか？　それ次第ですね．

プラン３：

かったるいけど堅実なやり方はこれかと．めんどうだけど．

どうしようかなぁ・・・・

SCL,SDAの観測

１２３の判断材料としてSCL,SDAの波形を知りたい．

↓こんな感じでSCL,SDAを直接観測します．

↓まずはSCL周波数を知りたい．最短28kHzぐらいになってる．意外に遅い．あと5Vスイングしてやがる．

↓これも重要な情報です．I2C規格のSTOP／STARTが映っています．おおよその時間を読むと、

　SCL→STOP　5uSec

　SCL→START　10uSec

これはsoftで処理するにはtiming的に厳しい．（hardwareでなら無問題）

なぜかというと、5uSec間隔でGPIO割り込みが発生するのは短すぎてCPUが取りこぼすだろうから．プラン２は実現が難しそうかなぁ．

プラン１Ａを思いついたので、それを試してみます．乞うご期待．

追記：プラン２をpollingのみでやる（割り込み無し）ので上手くできそうな感じがする．HAL driverでGPIOアクセスすると遅いのですが、LL libraryを使うとGPIOアクセスが結構速くなります．

２へ
