BlackFinを使ってみるなり(9) DAC PCM5101動いたじょ～

九十九由基って呪術０に出てこなかったっけ？　こんばんわ、ひらりんです．

ちょっとてこずりましたが、BlackFinにDAC PCM5101を接続できました．

手始めにノコギリ波を出しました．なんか直線性がちょっとおかしくないかこれ？

仕様：

96kHz32bit2ch

I2Sで接続（BlackFinのSPORTを利用）

Lch　上がりノコギリ波　100Hz

Rch　下がりノコギリ波　100Hz

BCK　100MHz/16=6.25MHz　　BF706内部発生

LRCK　BCK/64＝97.656kHz　　BF706内部発生

作業風景

project詰め合わせをこちらに置きます．

PCM5101付近の回路図（PCM5102でも同じ）

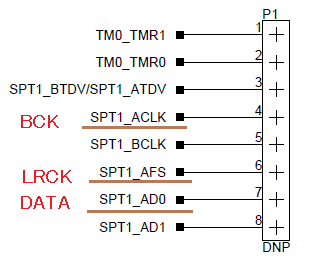

BF706評価ボードのコネクタからのシリアル信号取り出し．PCM5101へ接続する．

ーーーー

restdac.cの説明．

データバッファは256BYTES．32bit2chを納めるので、サンプリングクロック32発分を格納することになります．96kHzの32発だと333uSecで消費される計算かと．

#define SIZE_OF_TX_BUFFER  256

I2Sのparameter設定．上から、96kHz、32bit、BCK周波数、DAC出力周波数100Hz

#define I2S_FS  96000

#define I2S_BIT 32

#define I2S_BCK (2 * I2S_BIT * I2S_FS)    // 6.144MHz

#define I2S_AUDIO_FREQ   100

256Bytesのデータバッファを２本用意します．片方が送信中に、片方にdata setすりゃいいかなと思いまして．

uint8_t nBufferTx0[SIZE_OF_TX_BUFFER];

uint8_t nBufferTx1[SIZE_OF_TX_BUFFER];

ノコギリ波のdata変更step．

96kspsで100Hzですから、960回でloopです．

32bit fullを960回でloopするのですから、0x100000000/960がstepとなります．

uint64_t step = 0x100000000 / ( I2S_FS / I2S_AUDIO_FREQ ) ;

SPORTに何かあったら割り込みが発生し、このcallback()に入って来ます．送信バッファが空になるので長くても333uSec毎に飛んでくるはずだと思う．

void SportCallback(void* pHandle, uint32_t u32Arg, void* pArg)

callback関数の中にswitch-case文があり、これは送信し終えてバッファが空になったことを示しています．

case ADI_SPORT_EVENT_TX_BUFFER_PROCESSED:

送信し終えたのですから次の送信データを準備しときましょう．

TxBuffer0が終わったのなら、TxBuffer1を送信し、TxBuffer0を書き替えます．

TxBuffer1が終わったのなら、TxBuffer0を送信し、TxBuffer1を書き替えます．

やってみてこれで動くという条件です．

DACはsigned 32bitですから、LとRはintで宣言してあります．

問題は、これをbig endianで格納するべきなのか、little endianで格納するべきなのか？

結論はご覧の通りlittle endianでした．

Lを*nBufferTx0へ一発でドンッと書くように改良するべきだけどやってません．

LRの順でbufferに格納します．１サンプル辺り8BYTESになります．

nBufferTx0[i+0] = L;

nBufferTx0[i+1] = L>>8;

nBufferTx0[i+2] = L>>16;

nBufferTx0[i+3] = L>>24;

nBufferTx0[i+4] = R ;

nBufferTx0[i+5] = R>>8;

nBufferTx0[i+6] = R>>16;

nBufferTx0[i+7] = R>>24;

SPORTの設定関係はこれで全部．

SPORT0のAchをTXで使っています．

clockは、FB706内部のSCLK0 100MHzを源発振とし、適当に分周してます．

DMAを使いますが、この１文でDMAを接続できてしまうのは楽でいいや．

adi_sport_Open(1, ADI_HALF_SPORT_A,ADI_SPORT_DIR_TX, ADI_SPORT_I2S_MODE, DeviceMemory, ADI_SPORT_DMA_MEMORY_SIZE, &hDevice);

adi_sport_ConfigData(hDevice, ADI_SPORT_DTYPE_ZERO_FILL, 31u, false, false, false );

adi_sport_ConfigClock(hDevice, 15u, true, false, false);

adi_sport_ConfigFrameSync(hDevice, 31u, true, true, false, false, false, false);

adi_sport_EnableDMAMode(hDevice, true);

adi_sport_RegisterCallback(hDevice, SportCallback, NULL);

adi_sport_SubmitBuffer(hDevice, nBufferTx0, SIZE_OF_TX_BUFFER);

adi_sport_Enable(hDevice, true);

さて次は何をやろうか？
