わたしには、回路設計とアートワークをやってると止まらなくなってしまう習性があります．昨日と今日はヘッドホンアンプばっかりやってます．
作ってるのは差動入力－差動出力のヘッドホンアンプです．
やっぱ「男は黙って差動」であります．
ヘッドホンアンプの出力電流は100mA欲しいとすると、OPAMPだとキツいです．
LM386という小出力アンプがありますけど、そんなもん使ったってつまんないので却下．
OPAMP＋SEPP構成もあり得ますが、そこまでやるほどでもないのでやっぱ「漢は黙ってディスクリート」であります．差動IN/OUTのOPAMPって値段が高いですし．
ディスクリートで、差動FET一発のSEPPという構成．
open loop gainが小さいので、結果としてNFBはあまり深くかけない方向性です．
SEPPはとりあえずトランジスタ(2N3904/3906)で作りますが、二次試作ではFETに換装したいと思っています．
回路定数は実機に火入れして追い込んでゆくとして、いつものJLCPCBに基板を発注します．

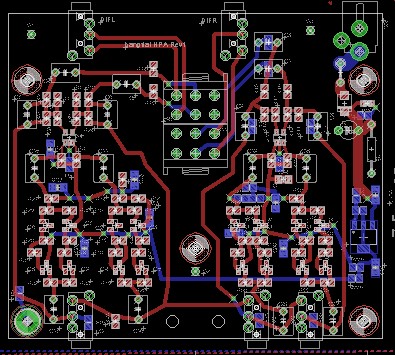

85x98mmサイズの基板に部品を配置したところまで．
配線が汚ねぇし、Design Rule Checkはまだです．とりあえず２層基板．
中央にある巨大物体はVRです．２連VRを２つ連結させて、さらに3Dプリンタで印刷したシャフトでフロントパネルまで軸を延長して回します．
信号の流れは、画面上が差動IN、画面下が差動OUT．
追記：JLCPCBに発注しました．＄６．５２は安いですね．昔はユニバーサル基板で手作りしてからPCB発注していましたが、PCBがここまで安いと「机上設計＋simulationでとりあえずPCB作っちゃお」というやり方に変わりました．この環境が自分の中高生の頃に在ったらよかったのにと思います．
追記２：４連VRの結線に致命的な誤りを発見し、早くもRev.2を発注する羽目になっちゃいました．最初の$6.52はドブに捨てました．
かしこ
