本気のつもりだったけど、本気になれそうにない残念な「本気のADC」基板のDRAMを火入れ中です．前回はこちら

４秒ほどの音声サンプルデータをCOM PORT(115200bps)でPCへ送信します．

PCでフーリエ変換して歪率やノイズを検証します．

いまは秋月の4Mbit DRAMを動かしてるところです．

動きました～　（全bit verifyはまだしてない）

↓手前の縦型パーツがHM514100CZです．処分価格￥５０也．

FPGAでDRAM controlerを作りました．

FPGAは50MHz clockです．PLLはせずに50MHzのままで動かします．

以下はDRAM controlerの考え方について．

refresh timing

50MHz＝20nsですから、このtimingを20nsで時分割することを考えますと、こんなシーケンサを作ってやればいいことになります．refresh addressはDRAM内部で自動生成してくれるmodeですので、addressはdon't careです．

　①CAS＝LOW

　②RAS＝LOW

　③CAS=HIGH

　④

　⑤
　⑥RAS=HIGH

totalで100nsほどのお仕事です．

このrefresh procedureをどんな頻度でやればいいのか？

　・1024発でrefresh addressをひとなめ

　・このDRAMの電荷保持時間は128ms

ゆえに50us毎に上図のシーケンスを起動すればいい．

なぜなら、50us x 1024 = 51ms ＜ 128ms と余裕ですから．

100us毎でも良いだろうが、あまり攻めないでおく．

ーーーー

次にread/writeについて考えますが、

　・データレート

　・refreshとの競合調停

が課題です．

まず、データレートについて．

　・DRAMのdata幅は1bitである

　・1bit readもwriteも150nsほどかかる（後述）

　・ゆえに16bit ADC出力をDRAMにストアする所要時間は、16bit x 150ns = 2.4us　

　・サンプリング60kHz＝17us なのでDRAM速度は無問題

次に、refreshとの競合調停について．

　・refresh中だったらread/writeは最大120ns待つかも

　・read/write中だったらrefreshは最大150ns待つかも

　・要するに実行中の仕事を妨げない

　・サンプリング周期17usなので120ns待ちごときはゴミで無問題

　・refresh間隔は50usと広大なのでwriteの妨げにならない

　・read速度（シリアル出力）は遅くてもOKなので考るのをやめる

待ちは、request→busy になるまでの所要時間が長くかかるような見え方になります．

read timing

やたらごちゃごちゃしてますが、50MHz=20nsで時分割すると、こんなシーケンサを作ってやればいいことになります．

　①addressセット

　②RAS=LOW

　③addressセット、WE=HIGH

　④CAS＝LOW

　⑤

　⑥data取り込み

　⑦CAS=HIGH

　⑧RAS＝HIGH

totalで140nsほどのお仕事です．

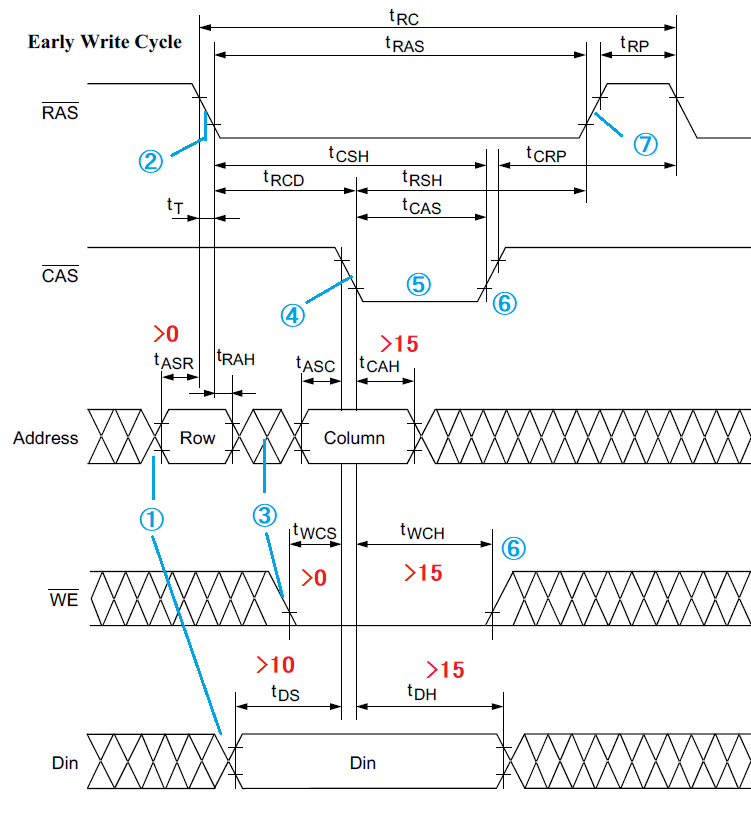

write timing

readと似ています．50MHz=20nsで時分割すると、こんなシーケンサを作ってやればいいことになります．

　①addressセット、dataセット

　②RAS=LOW

　③addressセット、WE=LOW

　④CAS＝LOW

　⑤

　⑥CAS=HIGH、WE=HIGH

　⑦RAS＝HIGH

totalで120nsほどのお仕事です．

ーーーー

これらのシーケンスを実現するDRAM wrapper moduleを作りました．→こちら

中央から下のsequencerがrefresh/read/writeの動作をやります．

同sequencerでは、write 16bit幅、read 8bit幅にシリパラ変換もします．

上位moduleとのやり取りのためのrequest/busyや、auto address incrementなどもあるのでいろいろとごちゃごちゃしています．

DRAMですけどランダムアクセスはしませんので、addressはいつも０～4Mまで順繰りです．

次はADC動かしますんでー
