祝、トランジスタ技術 創刊700号（４）付録の創刊号を見る２ HiFiアンプ

わたしがご生誕される３か月前に産声を上げた「トランジスタ技術」は５８年を経て700号だそうです．

今回もトラ技付録の創刊号復刻版を読んで行きます．

「中出力HiFiアンプの製作」という記事があるのですが、これがイイ味わいなんです．

味わいとは、真空管っぽい半導体回路というところ．

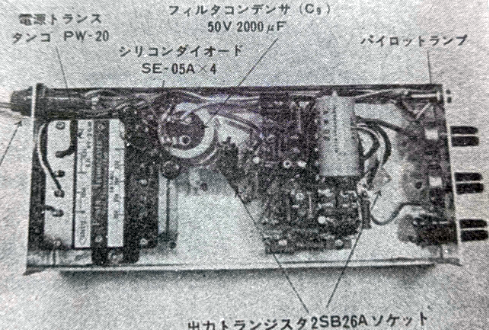

製作写真を見るとユニバーサル基板じゃないんです．ラグ板の空中配線．半導体黎明期って感じがする．ヒーター6.3Vは何処ですかー？

↓回路はこれ．

たぶんGeTRです．当時は＠５００ぐらいしてたんでしょ．S39頃の煙草って30-40円で買えたかと思うので、TR１つで煙草10個買えちゃう相場感の素子だったと思われます．それだけ高価な物ですからTR個数を少なくしたい、との思いが伝わって来ます．そういうところも真空管っぽい．

この構成はほどなく廃れて、数年後には初段差動で２段目界隈にカレントミラーが使われるような、opampの簡易版がオーディオアンプの定番になったと思います．これは半導体黎明期の一過性の構成だと思われ、こんなものを見れて嬉しいです．

それと、バイアス抵抗が、DCV設定とACゲイン設定を一緒にやるようになっていて、抵抗にコンデンサを抱かしています．これも真空管っぽいです．フィルムコンの単価よりTR単価の方が下落著しいのが時代の趨勢ですから、信号パスコンは使わずにカレントミラーで処理したりDC直結したりするのがその後多く目にする回路になりました．

電源ハムノイズはR8やR9で食い止めようとしているようです．

そして謎なのは、5kΩや7kΩのような、非E系列の定数だって事です．昔の定数はこんな値だったのでしょうか？？

どんな動きなのかをSPICEでsimってみました．

↓とはいってもゲルマニウムTRなんかmodelがないのでシリコンTRで代用します．Vbeの違いを調整するために抵抗値をいじったのと、終段バランス調整でも抵抗を変えました．

PNPだから回路図上方の電源がー43Vなので不慣れで見づらいです．

Q1のゲインは定数から25倍だと判りますが、Q2はTRの生のゲインですから出たとこ勝負．したがってsimが正しいかも不明であります．

Q3Q4はバッファにDC電圧調整を同居させていて、抵抗値の調整に苦心しそうです．

Q5Q6はPNP SEPPですが、コンプリメンタリSEPPでない理由は、当時のGeTRの製法都合でPNPが主流だったからでしょうかね？

とりあえずSPICE回路図の定数でsimったところ、gainはこうなりました．

　open loop gain　170倍　45dB

　closed loop gain　40倍　32dB

ゆえにNFBは13dBと少な目です．

↓2次3次高調波が-40～-50dBぐらいなので、NFBが浅いわりに歪みは１%内外のようです．（＠2W to ８Ω）　もっともsimの歪率は実機よりも甘く出るみたいなので眉唾かもですが．

↓ｆ特はこんな感じでよろしいと思います．C6で高域cutoffを調整できます．

といわけで、昭和３９年のゲルマニウムトランジスタによる真空管っぽいアンプ回路を楽しめました．

かしこ
