こんばんちは．にわかAVマニアのヒラサカです．300V FETアンプを作っています

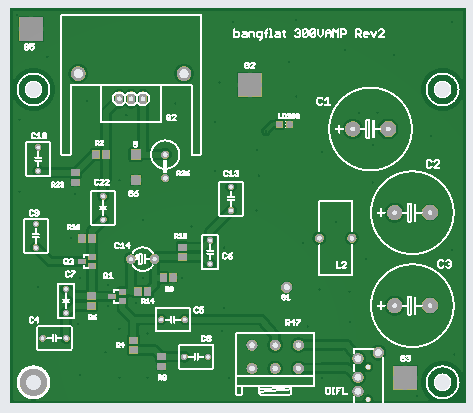

300V FETアンプは、終段パワーFETの入力容量の大きさにメゲて２石→３石になってしまい、JLCPCBで基板製造中のRev.3です．しまったシルクがRev2のままだ．
aitendoで売ってる中華管6N3です．３極管が２個入りです．WE396Aの互換だそうですので、WE396AでLT-SPICEを動かしてみます．
１）低ゲート容量
spice modelの設定によるとCgk=2.2pFとは優秀．高抵抗のドレイン抵抗と直結できるわけだわ．おめでとー
２）gmが低すぎない？
パワーMOSFETだとgm=1とか6とか．小信号MOSFETだとgm=0.1とか0.3とか．それがフツーだろみたいな思い込みでした．
ところが、真空管をsimるとVgkを10Vppぐらい印加してもIpが10mAppしか流れなかったりして、「えぇっなんで？」と狐につままれたようで動揺を隠せず．
それで、真空管のgmって実測でどのくらいなのさとこういうページを見ると、gm=0.005とか言ってるんだもんなぁ．これは使い勝手が違いますぞ～
300Bとかならgmが大きいものなのかね？ 中学校の技術家庭科室に、ラジオ実習が真空管だった頃の残骸がたくさん転がってた．あれって形状から300Bだったよな気がする．盗んどけばよかった．エアバリコンは要らねー．
３）真空管をオーバーロードすると何が起きるの？
無線機の終段だとプレートが赤熱するとかあるけど、WE396みたいな小信号管だとメルトダウンするのか？
さっぱりわからん真空管．
かしこ
>gmが低すぎ
返信削除真空管の gm を上げるには、グリッドを「細い線で、細かく巻かないと」いけなくなるため、なかなか、「高gmの球」を、作るのは難しい、と、聞いたことがあります。
・300B なんか、パワー管だから、もっと gm 低いんじゃないかな？
今調べたら、だいたい 2 ～6 [m℧] = 0.002 ～0.006 [℧] だそうです。
わたしもいま300Bを調べたところですが低いですね～
削除FETの６とかいうのは特級呪物ですね（笑）
なので、いわゆる「高gm管」（RF初段とかで使われた）として、
削除http://www.op316.com/tubes/datalib/p6dj8.htm
6DJ8/6922 特性実測データ
みたいなのが、開発されていました。
※たしか、この球(6JD8)は、VHF TV の、チューナー部に使われてたハズ。
私も、見たことがあります。
まぁ、それでも、0.012 [℧] なものですが。
削除熱電子の勢いがありすぎる... gridもっと頑張れ．
削除12mS、もう１桁！
削除>もう１桁
削除さすがに、これ以上の桁は無いみたいですね・・・
（というか、真空管の場合、いきおい「立体配線」に、なるので、gmが高いと、
「いとも簡単に」発振しちゃう、と言う問題もあったようです。）
このページ
http://kawoyama.la.coocan.jp/tubestorycommunicationtube.htm
の、下のほうに、
6B-R22（ECL-1144E)： 31.5 [mS] (= [m℧])
と言うのがありますが、最大でこれ位かな。
※これは、中継回線用の、広帯域増幅用の球みたいですが。
３１かぁ、ぎゃは
削除>グリッドを「細い線で、細かく巻かないと」いけなくなる
返信削除その為に、「サブミニアチュア管」や「エーコン管」（エーコンとは、「どんぐり」の意味です。）のような、
「超小型管」
が、開発されたと聞きました。
※当時の、「機械加工精度の限界」まで駆使していた模様です。
リソグラフィ技術でumオーダーの加工精度とか、ないないないない
削除>リソグラフィ技術
削除最近、
「構造は、『真空管』で、それをまさに『リソグラフィ技術』で、作る素子」
が、研究されてるみたいです。
「ＩＣ」と「真空管」の、あいのこみたいな奴。「数ミリ角」の、「真空管」
半導体ＩＣと違って、「熱に強い」「放射能耐性も強い」と言われてます。
カーボンナノチューブ技術でFETを遥かに超えてほしいです
削除こんなの
削除https://www.jstage.jst.go.jp/article/itej1978/45/5/45_5_612/_pdf
とか、こんなの
https://gigazine.net/news/20140626-nasa-vacuum-transistor/
※NASAも、研究してたのか。
「最近」って、↑の奴は、1991年のやつですね。
削除そんな前から、やってたのか・・・ 知らなかったわ。
あらまさくっとテラヘルツ領域．
削除VDS=10Vはもっと下げてほしいですね．
内部が真空のLSIはpackageも頑張らなくちゃ．
ソニーが表示パネル研究に熱心だったころ、画素ごとに真空管というのを試作してました．画質はよかった．コストは知らないけど．
