動かないDTA114（Aliexpress)

なんか最近のAliexpressでハズレパーツばっか掴まされていてぎゃふんだわ．

こないだこんなのを連投したばかりであります．

　動かない7812（Aliexpress)

　動かないTL072　(Aliexpress)

今回のはデジトラ．Rohmのセカンドソースとしか言えないDTA114EKAとの表示で売られていました．

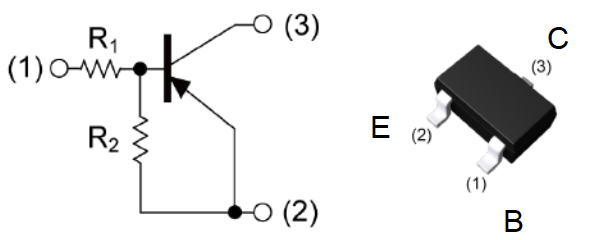

↓これがRohmのdatasheetからのピンアサイン．

でもこれが動かないんですよ．

なんでかなぁ？

　１）ピン配置がちがうのか？

　２）PNPじゃなくてNPNを送ってきたのか？
この仮説を網羅するピン配置はこの12通りです．ただし斜め線の１つは「動かない」ので既に除外済です．

↓ここで大きなヒントがあります．右辺の２ピンのDC抵抗がこうなっています．

R1=R2=10kΩなので、それが観測されているわけです．電流の向きによって抵抗値が変わる理由は、BE間PN接合が順方向だと10kΩ、逆方向だと20kΩになるからです．

↓ヒントから、右辺の２pinはBとEなのは確定したので異なる候補をサクサク除外．

↓候補はこの３つに絞られます．

↓さらに、↓方向がPN接合の順方向ですので、２つに絞られます．

↓最終的にこの回路で動きました．PNPでした．NPNだと動作が変なのでNPNじゃないです．

結論：DTA114EKAという名前で売られているが、、、EとBのピンアサインが逆である．

オリジナルのRohmのピンアサインはこれですから上のだとセカンドソースとは言えん．またしてもfuckじゃーん．

天地を逆さにして半田づけすれば使えますが、そんな足ピン加工かったるい．

ハズレ多過ぎるだろうAliexpress、勘弁してクレクレタコラ．

かしこ
