【回路】双方向の電流源というもの（ハウランド電流源）

回路の話題です．電流源ってどうしてますか？ カレントミラーで作りますか？

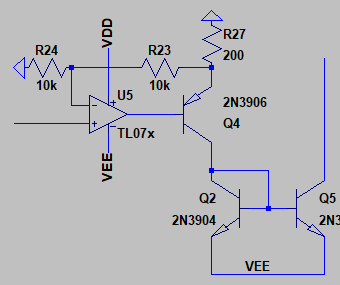

↓こんなのとか．見て判るとおり、Q5が下へ吸い込むonly電流源です．終段PNPで作れば上から落とすonly電流源になります．

いま、±30mAぐらいの双方向電流源を欲しいのですが、片方向onlyの回路しか知らなかったので、２個用意して差動使いしてシーソーみたくして等価的に±電流源にする回路を作ってみました．でも予想通りですが、ゼロクロスでグリッチが生じて見苦しいです．ボツかな．

ちなみに、±電流源を欲しいと思ったのは初めてです．

それで「双方向の電流源ってないのか？」ちょっと調べたらありました．

↓「ハウランド電流源」というものです．

Q9Q10は電流ブーストのためなので軽く無視してください．

やはり第一印象は、「妙な場所から出力してる」でしょう．あと「feedbackも妙だ」もかな？　実機でちゃんと動いてるけどなんかキモい．

動作原理は、、、イマジナリーショートのGNDへ向けてR16から電流を流します→行き場がないのでOUTへ流れます．そんなもんかなと．

simulationしたら、すこしかったるい事情が感じられました．

　入力電圧3Vぐらいで30mAぐらい流したい．

　　→R16＝100Ωであれと自然に決まります．

　　　→前段アンプに30mAのドライブ能力が必要だ．

結果的に、前段アンプは素のopampじゃキツくて、電流ドライブ能を持たせなくちゃいけなかろう．

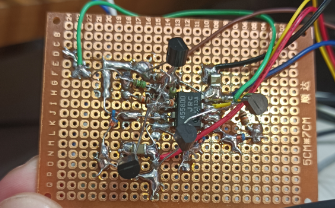

↓よってこんな風に、前段アンプにQ2Q4を追加．上の写真の手作り回路はこれです．

↓この電流源はいつものDSP開発基板の一部で、全体はこんな感じで子基板がどんどん増えて発散状態です．

かしこ
