【にわかAVマニアの定在波】ホーン特性を実測

皆さんこんにちは．ホーンスピーカー愛好家のヒラサカです．

写真はリスニングポジションから見上げた２WAYホーンの姿です．

周波数特性を測定したところ、謎の特性で戸惑っています．

測定方法ですが、最初は、sin波の周波数を１点１点samplingしてフーリエ変換してと、めんどくさいことをやりかけましたが断念．

ホワイトノイズをスピーカーから出してフーリエ変換する方法で測定しました．この方法だと１発で全帯域がわかります．

↓ホワイトノイズ発生はwindowsのWaveGeneです．便利なアプリです．

↓まずは、ホワイトノイズのフラットネスを検証しました．電気的に直結でsampleしたもの．このアプリがどうやってホワイトノイズを発生させているのかは知りませんが、完全にフラットになっており、優秀です．

↓リスニングポジションでのtweeterの特性．

ホワイトノイズをtweeterから出力しマイクロホンで拾いました．

①networkで800Hz以下はcutしているので無視

②20kHzへ向けて直線的に-20dB下がっているのは何故だ？

③全般的に凹凸が大きい．これは反射による定在波であろう

軽く考察ですが、

②はコンデンサマイクの特性が見えてしまっているのかもしれません．カタログSPECではフラットなのですけど、疑っておきます．

③凹凸は、物が多い部屋の環境のせいで反射が生じているのが原因と考えられます．

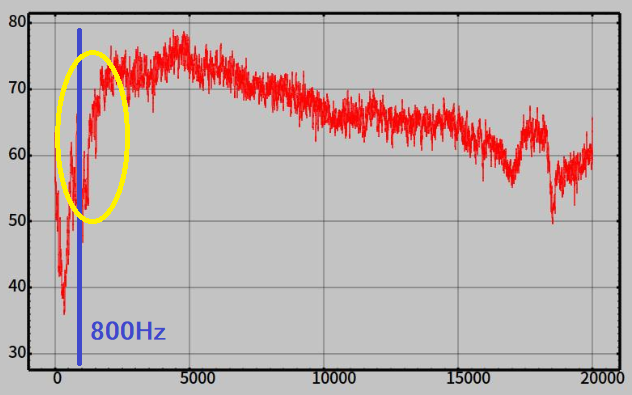

↓反射の影響を減らすために、tweeterの直前１ｍにマイクロホンを設置して再測定してみました．スケールは上と同じです．なんとか見れる特性になりました．

浮かび上がった新たな問題は、2kHzから下が急激に落ちています．

これは想定外なんだなぁ．なぜなら、

　・コンプレッションドライバーのカタログSPECはfo=800Hzだから

　・ホーンの設計も低域限界=800Hzだから

　・ゆえに800～2kHzを妨げる要因は無いはず

もしかするとドライバのカタログSPECが軽くインチキなのかもしれない．networkのカットオフを2kHzに変更するべきだなこりゃ．

↓次にwooferの特性です．マイクロホンの設置位置はリスニングポジションにて．

①ホーンの設計上の低域限界は150Hz

②networkの帯域制限で800Hz以上は減衰

③ゆえにwoofer帯域は100～1200Hzぐらいとなるが、反射のせいで特性の凹凸が大きい

↓tweeterでやったのと同様に、wofferの直前1mにマイクロホンを設置して再測定しました．

グラフ形状はマシにはなったけれど、★のところで-15dBもディップしています．これはマイクの背中側の壁の反射かもしれない．無響室が欲しいです．

あと、ホーンが円錐形でなくて四角錐なのが欠点なのかもしれません．ホーン内部で上下左右に共鳴しそうです．

↓WF+TWの総合特性．反射がなるべく少ないようホーンの前方１ｍぐらいにマイクを設置しました．

設計上で、WF受け持ち帯域＝青、TW受け持ち帯域＝赤 にしてあります．

・1～2kHzの重要な帯域が抜けてしまっています．こりゃいかん

・WFのVOLをもっと大きくしてもよいかんじ（マルチアンプなので容易）

・あいかわらず反射は多い

特性を計ってしまうとウゲゲってな事はよくあるものです．

とりあえずWFとTWの帯域分割を2kHzに変更するところから改善に着手しようと思います．

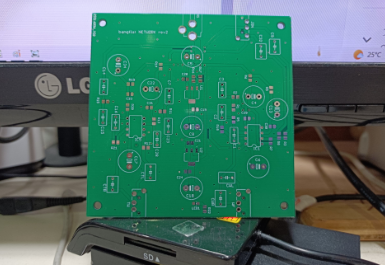

network基板は作ってあるんだ．

その２へ
