3Dプリンタただいま自作中、石定盤へ孔あけ

前回の続きです．石定盤に孔をあけて、Ｚ軸を取り付けました．少しづつ進んでいます．

↓孔あけ風景．石定盤ではなく、石質ボードの床材です．サイズは600x500mm

↓8mmのダイヤモンドドリルを使います．

↓最初に、何もつけずにドリリングしたところ、すぐにダイヤモンドが削れてボウズになってしまい孔あけ失敗しました．マシンオイルをたらしたら孔あけ成功です．

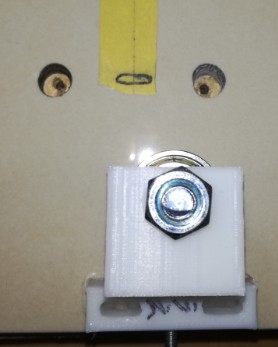

↓孔はこんな感じです．

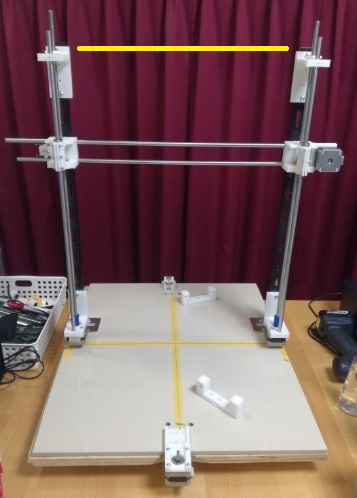

↓Ｚ軸とＸ軸を取り付けた状態．黄色の横線の箇所に水平補強材を取り付ける必要があります．

Ｙ軸も取り付けようと思ったのですが、500mmのステンレスロッドが中華通販からまだ届いてませんでした．中華待ちです．

次はX軸に載せる吐出機を作ろうかの．

INDEXページへ

かしこ
