3Dプリンタを作ろう！
一応動いたので、ここで設計資料を公開します．リンクフリー、流用応用フリーです．ただし、アナタに被害を与えたとしてもわたしは知らないので素直に死んでください．

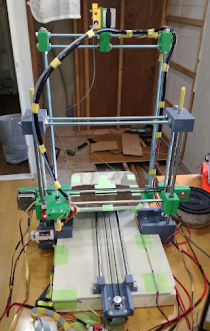

全景
床材用の石質タイル（270x375mm)を土台として、XYZ軸を建てて作ったのが特徴です．各部の写真はこちらで見れます．
今回はモールド部品のCAD図を説明します．モールド部品は１万円3DPで作りました．同3DPは最大サイズが100mmなのでモールド部品も100mm以内のサイズです．
←Amazonで１万円fusion360はボディを.stl形式で保存できます．stlをスライサソフトに読ませてgcodeに変換します．
注意： CAD図を印刷すれば完成すると思わないでください．とりわけ穴径には注意が必要です．バリが多く出る機種では穴径が小さくなります．わたしが使った3DPは低性能なのでバリが多いです．それを見越して穴径を大き目に決めています．なのでCAD図を高性能な3DPで印刷すると穴がガバガバになる恐れがあります．そういった嵌め合わせ寸法は各位で調整する必要があります．

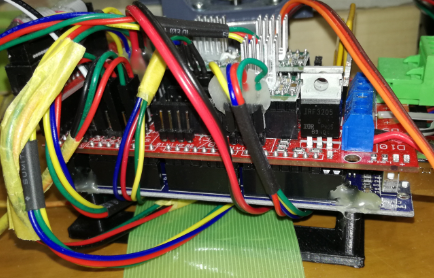

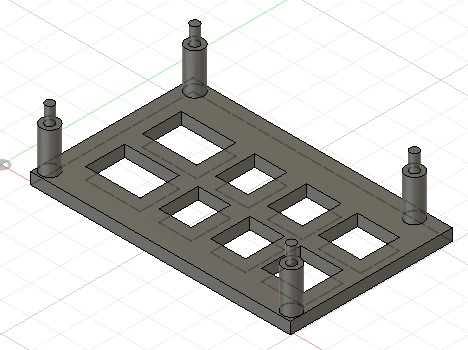

arduino256＋Ramps1.4の台座
配線に隠れて台座が見えません orz
LCDの台座
end stopマイクロSWの台座
Y軸のモーター取付
プーリー取付状況．M5のボルトです．
インサーションナットを４ヶ使います．
Y軸ステージ

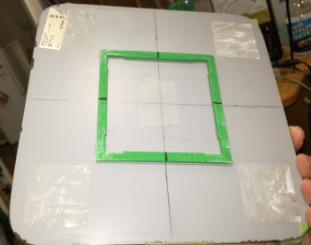

ガラスステージの裏に枠を貼り、乗せる際のガイドとします．

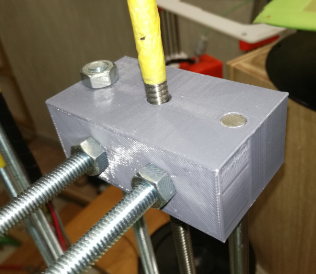

Z軸の鳥居を形成するために、ステン丸棒8mmと、寸切8mmを左右に取り付けます．
スクリュー固定にインサーションナットを４ヶ使います．
スクリュー固定にインサーションナットを４ヶ使います．
インサーションナットを最小で７ヶ使います．

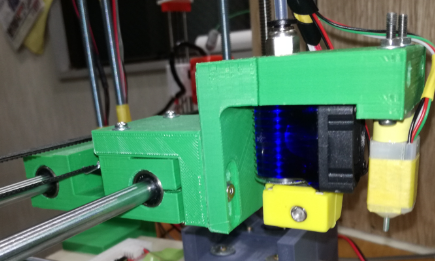

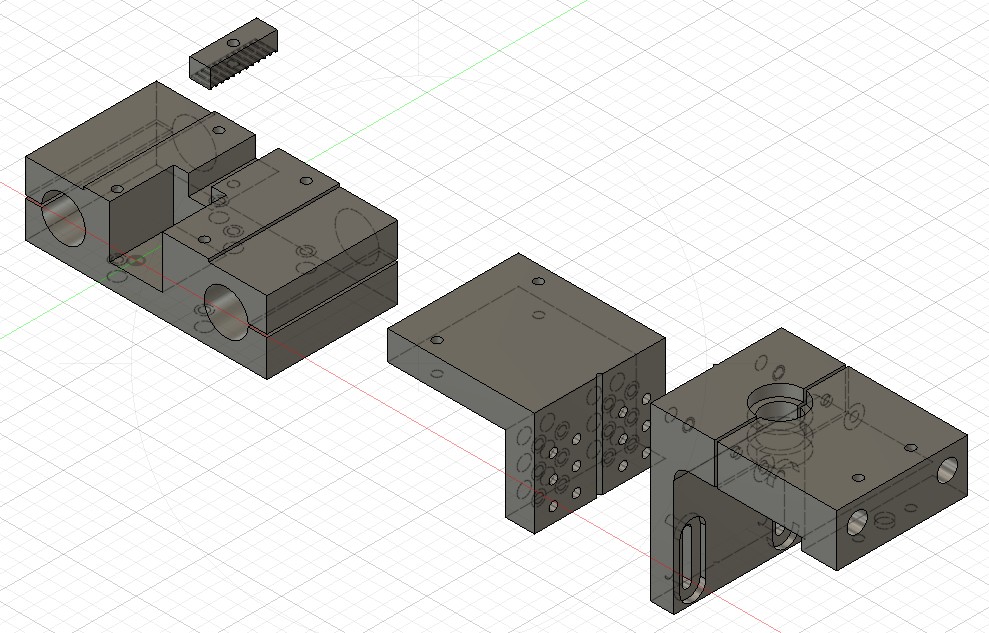

extruder、第２鳥居
天端
石定盤へ接着CAD図は以上です．
かしこ
【おしらせ】
pdfをダウンロードしていただけます．全３６ページ．
3DP印刷部品のstlファイルを無料ダウンロードできます．
Marlinのvscode project folder詰め合わせも無料ダウンロードできます．
まずは無料立ち読み版をご覧になってはいかがでしょうか．(pdf)
