【にわかAVマニアの渦巻】自作3DPでホーンを自作する（４）

渦巻ホーンをモデリングするのってどうしたらいいんだろう？

昨日からいろいろと試行錯誤しているのだけど、結局のところ考え得る最も面倒なやり方しかないらしいです．

ヒントはこれです．渦巻ケーシングというやつです．角度割りした多数の円を描いて、円同士を連結するという描き方をしていると推察されます．めんどくさいけどそうするしかないみたいよ．

一般的に3DCADにはsweepという描画機能があります．同じ太さの任意形状チューブを描画するわけですね．でもこれだとホーンにはなりません．マカロニになってしまいます．

↓このような次第に太くなる曲がったチューブはどうやったら描けるのか？

要点を以下にまとめました．使った3DCADはOnshapeです．

↓スケッチで、渦巻の中心軸を描き、角度割りの点を打ちます．角度割りは「円形パターン」を使うと楽です．

↓これがめんどくさい作業です．角度割りを通る描画平面を一つ一つ定義します．描画平面を一括増殖させる技はないものか？？？

↓角度割りの点ごとに描画平面を作りましたから、それらの描画平面に次第に大きくなる円を描きます．この例では13個描きます．

スケッチは以上です．

↓ロフトで次第に大きくなる円をすべて選びますと、まったりと繋がります．

↓ただしロフトした直後は中身が詰まっています．管になってません．こりゃいかん．

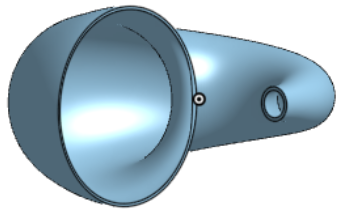

↓シェルで穴を開けますと、管になります．めでたしめでたし．

ふーぅ、めんどくさい．

寸法を変えたいとか、曲率を変えたいとか、そうゆう場面でのやり直しの手間がえらくかかりそうです．

かしこ
