【回路】300Vで動かす半導体アンプ（２）

新年回路の３００Vアンプの基板が深圳から届きました．

すぐに火入れしたいのですが、明日と明後日は仕事でして（また朝mac）先延ばしです．

真空管特有の音質はダンピングファクターのせいとの説は信憑性が高いと思っています．

その他に、高電圧だから音が良いってことはないのかな？と昔から思っています．

すなわち、こんな仮説です．

半導体で同じpowerを出すために、２つの条件を考えます．

　１）１０Ｖ　　　　１Ａ　　＝低電圧大電流

　２）３００Ｖ　３３ｍＡ　　＝高電圧小電流

もしかして、２の方が素の歪が少なかったりしないかな？

どうやって検証するかは今のところ思いついてませんが．

３００Ｖなので配線がぶらぶらした状態で作業すると感電しそうなので合板の上に部品を固定して火入れします．

部品の記念写真を撮りました．

・右のトランスは30VAの絶縁トランスです．100V→100V　ゼネラルトランスPM-30WS

・左のトランスは出力トランス．2Wぐらい．DC 20mAmaxだってさ、小さいねぇ．東栄トランスT-850/12K

・中央の円筒は100uF400V電解コン．

・残りはFETとダイオード．

新年の爆発をしませんように！　家内安全祈願！

ーーーー

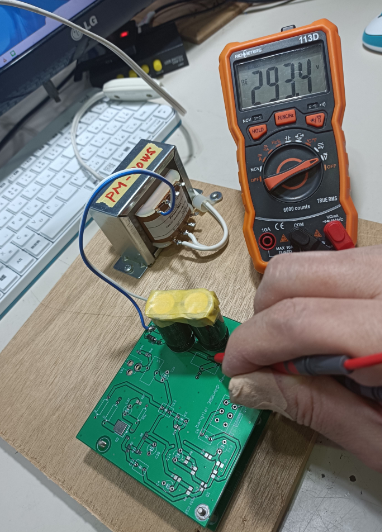

とりあえず倍電圧整流しました～　２９３Ｖ出ました．

電解コンに黄色テープを貼ってあるのは、アルミケースに触ったらビリリと感電したからです．高電圧よのぅ．爆発はしませんでした．

最大120VのDC電源を持ってるので、当面はそれを使いますがね．

１へ　　　　３へ

かしこ
