新年回路、真空管っぽいアンプ（１）

新年最初の回路は、真空管っぽいオーディオアンプを作ります．

去年からやろうと思ってたんです．　→違った３年前だった．

どこが真空管ぽいかというと、、、

・わざわざ出力トランスを使う．トランスでインピー変換して8Ωスピーカーを駆動

・出力段の電源は300V．600VのNch MOS FETをDC電源300Vで動かします

・たったの２石である．エミフォロバッファすら使いません

・MOS FETの入力インピーの高さをアテにした設計

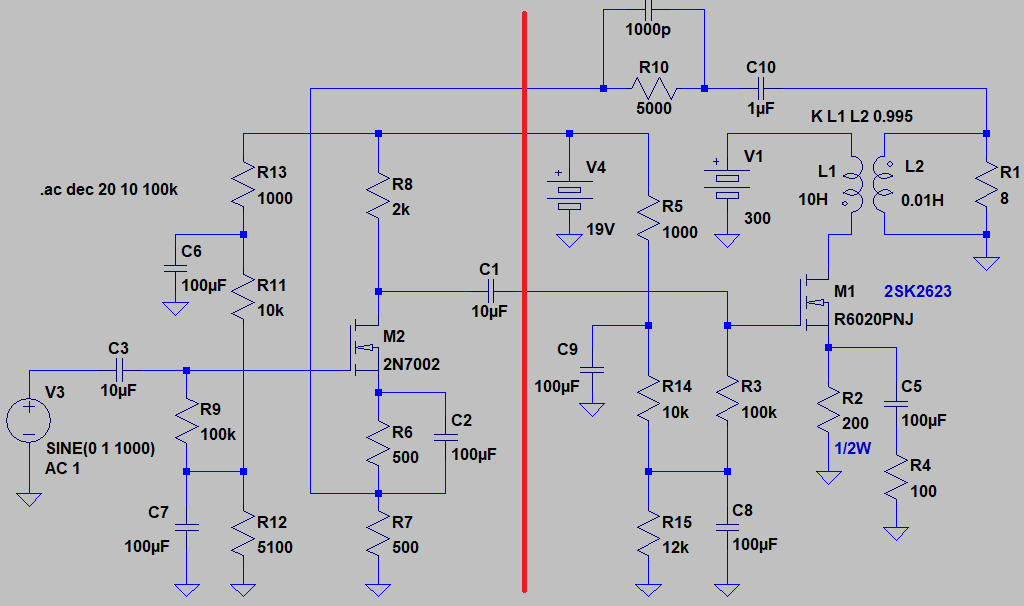

・赤線の左側は19V電源の電圧増幅

・赤線の右側は300V電源の電力増幅

どのくらい出力が出るか、ｆ特はどんなか、それは作ってみての出たとこ勝負．

300V電源は、ACを倍電圧整流して作ります．絶縁トランスは使います．

ハム音にどれだけ悩まされるかは出たとこ勝負．

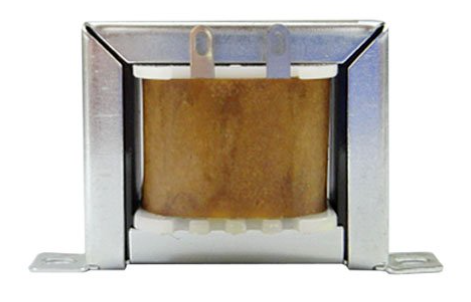

出力トランスは秋葉でこんなの買おうかな．３極管とFETは出力インピーが違うと思うのでどうなっちゃうかよくわかりません．出たとこ勝負．

新年最初のJLCPCBを発注しました．５枚で￥４００．円高のせいかまた少し安くなりました．

新年の秋葉訪問は1月6日の予定．

２へ
