【フリエネ】ロディンコイル、眉唾だろう

中華通販で、Free Energy Rodin coil という商品が出てきてなんだこれは？と気付きました．そんなフリエネネタは初耳です．海外では流行しているみたいよ．

ロディンコイルを検索すると日本語pageはスピリチュアルグッズが１件ヒットするのみで技術解説pageはヒットしません．もしかするとこの投稿が日本初Rodin coil解説なのかもしんない．

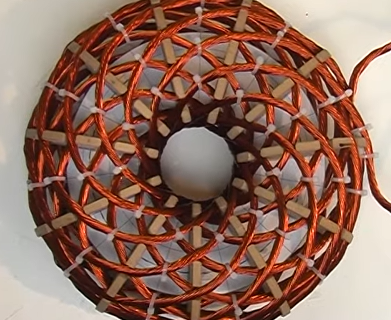

Rodin coilはこのような民芸品の手毬みたいな巻形状のコイルです．→こちらのページ

コイルと言ってるけど製作動画によると１次２次構造のあるトランスです．

リンクの謳い文句によると、

Rodin Coilトランスが50ワットの入力を受け取ると、250ワットの出力が生成

だそうです．そりゃすげぇ．

提唱者はMarko Rodinという人で、「Vortex Based Mathematics」を唱えています．「渦流理論」とでも訳すのでしょうか？ 「内破理論」というのが昔ありましたが、そちらは液体の渦流でどうたらこうたらでした．Vortex Based Mathematicsは電磁気学ベースなので電子の流れを扱うようです．

Rodin coilは巻き方が特徴的ですが、製作動画を見ると、巻きが戻る事はなくて、巻き進むだけです．写真を見ると判るように巻きピッチが粗いのでトロイドを一周するのに３ターンぐらい．それを数層重ねてる感じ．いずれにせよトロイダル型の空芯トランスに他ならないように思われます．

←動画リンク

こんな形状のもあります．こちらの方が巻形状を推察しやすい．

←動画リンク

どんな原理？

さっぱりわかん．まるで数秘術みたい．→こちら

イランのバハイ教からインスピレーションを受けたとか、マヤ歴から来る64の倍数だとか、そんなんばっかり．

それでこの図形が神の指紋なのだそうです．Rodin coilの巻き線構造と類似しています．

宇宙エネルギーがトロイドの穴に流入し発電します．そりゃすげぇ．

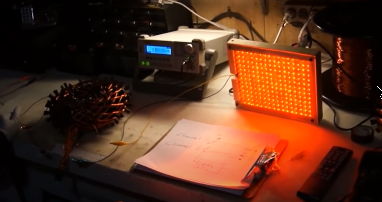

こちらの製作動画によるとLEDアレイを点灯させてる．ふむ～

Rodin coilの回路について．

まずこの巻き線引き出し状態から判ることは、世の中にはバイファイラー巻きというのがあるけど、これは謂わば２４ファイラー巻きになってるみたいです

この後で２４個のコイルを結線するのですが、その結線手順はこうらしい．

  １）１２コイル＋１２コイルに２分割する

  ２）１２コイルを直列接続   （channel A)

  ３）１２コイルを直列接続     (channel B)
結果として、巻き数≒３Tｘ３層ｘ１２個≒１００かそこらの１：１トランスが出来上がります．

↓動画にこんな回路図が写ります．謎のトランス結線です．（回路図１）

↓通常見かけるトランスの使い方ですとこのような同相信号除去トランスがあります．これは有線LANにも入ってるお馴染みの回路です．

↓なのですが、Rodin coilの場合は回路図１を書き換えるとこうです．これだと原理的にアンプの電力がRodin coilに堰き止められて通過しません．ゆえにLEDも点灯しません．

しかしながら、動画の妙齢女性の実験条件をさらに考察する必要があります．

オシレータの周波数はいくつなのかを知るために動画を拡大してみたら、画面が汚れているのですが、10,000.000kHzらしい．すなわち10MHzと思われます．

このRodin coilは10MHzで動作する代物なのでしょうか？

このRodin coilはサイズが20cmぐらいあるかなり巨大なものです．経験的に、そんな巨大で100ターンかそこら巻いたコイルの自己共振周波数はせいぜい良くても1MHzかそこらであって、10MHzの信号を扱えるトランス足り得ません．

↓すなわちこの実験系の等価回路はこうだと考えます．トランスは存在せず、代わりに浮遊容量が在るこんな回路であって、アンプ電力で直接LEDを駆動しているに過ぎない状況．

もしもOSCが500kHzだったら自己共振の疑念はスルーしたけれど、今度は周波数が低すぎてインダクタンスが足りない疑念が湧きます．見た目だけでチャチャを入れたくなります．

いかん、これは眉唾だ．

だいたい、エレキでフリエネを達成したとか言うクセに、回路も実験条件も明かさないとか有り得ない手抜きです．再現実験をやらせないように攪乱しているとしか思えない．

このくらいは開示せんかーい．

回路図、OSC周波数、１次電圧/電流/電力、２次電力、１次インダクタンス、相互インダクタンス、巻き線抵抗、巻き線直径、自己共振周波数、おおまかな寸法、、、

かしこ
